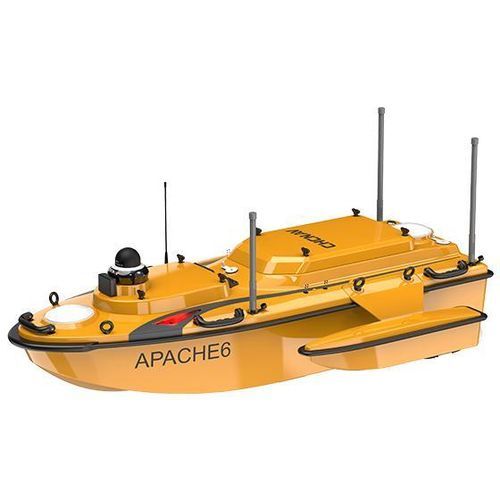

Drone aquatique pour relevés hydrographiques APACHE 6

pour la cartographie topographique sous-marinetélécommandéde surveillance bathymétrique

L'APACHE 6 de CHCNAV est un USV autonome destiné aux levés bathymétriques 3D haute résolution, à la localisation d'objets sous-marins et aux opérations offshore. Il associe une plateforme tri-coque stable, un groupe motopropulseur double/rotatif adaptable et une télécommande Android pour garantir des données de levé précises en environnements à courant complexe.

Points forts

• USV autonome optimisé pour les levés bathymétriques 3D haute résolution, la localisation d'objets sous-marins et les travaux offshore.
• Conception à triple coque avec flotteurs latéraux amovibles pour une stabilité accrue en courants forts.
• Groupe motopropulseur double/rotatif offrant une manoeuvrabilité précise et un faible rayon de braquage (~2 m).
• Télécommande Android avec communication multi-link pour accès en temps réel à l'état du navire et aux données de levé.

Fonctions et équipements clés

• Support pour sondeur multifaisceaux (MBES) et LiDAR (options) pour une acquisition intégrée de données 3D haute résolution.
• Architecture motrice adaptable aux flux complexes : double hélice avec mécanisme rotatif intelligent pour un meilleur contrôle.
• Kit SVP (profilateur de vitesse du son) automatique optionnel, amovible et pilotable depuis la télécommande pour flux de travail multibeam complets.
• Capteurs embarqués : positionnement GNSS complet + IMU et caméra vidéo 360°.

Avantages opérationnels

• Plateforme de levé multifonctionnelle supportant MBES, singlebeam, LiDAR et caméras pour fournir des modèles bathymétriques 3D détaillés et une localisation d'objets.
• Plate-forme tri-coque stable garantissant la qualité des données en courants et en voies étroites.
• Déploiement et exploitation rapides sur le terrain : kit SVP amovible et télécommande Android permettant d'opérer sans PC externe.
• La technologie d'hélices rotatives permet des virages précis adaptés aux voies étroites et aux levés détaillés.

Cas d'utilisation

• Opérations de dragage
• Levés portuaires et de bassins
• Inspection de ponts et barrages
• Topographie hydrographique de rivières et lacs

Caractéristiques / spécifications techniques

• Modèle : APACHE 6 (CHCNAV)
• Vitesse maximale : 6 m/s
• Capacité de charge utile : jusqu'à 60 kg
• Tirant d'eau : 7,5 cm (à vide)
• Positionnement : GNSS complet + IMU intégrée
• Échosondeur (exemple/options) : faisceau unique 200 kHz ; portée 0,1–200 m (multibeam en option)
• Capteurs : caméra vidéo 360° ; prise en charge MBES et LiDAR
• Coque : conception tri-coque avec flotteurs latéraux amovibles
• Caractéristiques spéciales : kit SVP automatique optionnel ; hélices rotatives intelligentes ; télécommande Android avec communications multi-link
