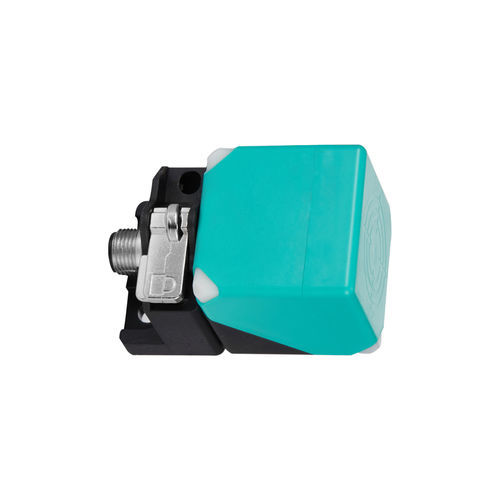

Capteur de proximité inductif CL40-QN30DP3-AcarréPNP12 Vcc
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- carré
- Signal de sortie
- PNP
- Tension d'alimentation
- 24 Vcc, 12 Vcc
- Montage
- non-noyé
- Autres caractéristiques
- 3 fils
- Plage de mesure
Max: 30 mm
(1,18 in)Min: 0 mm
(0 in)- Température de process
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Description
Nom du produit
CL40-QN30DP3-A/K — capteur de proximité série CL40
Caractéristiques principales
Paramètres mécaniques / électriques
Environnement d'utilisation
Informations supplémentaires
Caractéristiques / Spécifications techniques
CL40-QN30DP3-A/K — capteur de proximité série CL40
Caractéristiques principales
- Type de produit : face de détection ajustable
- Distance de détection : 30 mm
- Forme du boîtier : carré
- Principe de détection : inductif (interrupteur de proximité inductif)
- Dimensions : 40×40×57 mm
- Sortie : PNP NO/NC
- Longueur de câble : 0,5 m (longueur du câble/fils)
- Direction de détection : face avant + dessus
- Fréquence de réponse : 40 Hz
- Temps de réponse : 12,5 ms
- Cible de détection : objets métalliques
- Particularité : face de détection ajustable
- Accessoires : certificat de conformité
- Hystérésis : < 10% de la distance de détection
- Objet de test standard : fer 120×120×1 mm
Paramètres mécaniques / électriques
- Type de sortie : PNP NO/NC
- Tension d'alimentation : DC 12~24 V
- Alimentation : trois fils DC
- Indice de protection : IP67
- Connexion : connecteur
- Type de signal : signal discret
- Mode de fonctionnement : NO / NC
- Montage : non affleurant (non encastré)
- Consommation : <10 mA
- Indicateur : LED de sortie jaune
- Circuits de protection : protection contre les courts-circuits, protection contre les surtensions d'alimentation
- Courant de charge : <200 mA
- Résistance d'isolement : >=50 MΩ (DC500V mégohmmètre) entre parties sous tension et boîtier
- Résistance aux chocs : 500 m/s², 3 fois dans les directions X, Y, Z
- Tension d'essai : AC1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
- Vibration : 10–55 Hz amplitude double 1,5 mm, directions X, Y, Z pendant 2 h
Environnement d'utilisation
- Température d'utilisation : -25 ~ 70 ℃
- Humidité d'utilisation/conservation : 35–95% HR (sans condensation)
Informations supplémentaires
- Fournit schéma de connexion/sortie et plan de dimensions
- Notice fournie (manuel produit téléchargeable)
Caractéristiques / Spécifications techniques
- Modèle : CL40-QN30DP3-A/K, série CL40
- Objet détecté : métal (plaque d'essai standard fer 120×120×1 mm)
- Distance de détection : 30 mm, hystérésis < 10% de la distance de détection
- Alimentation : DC 12~24 V, trois fils DC, sortie PNP
- Protection et fiabilité : IP67, protections court-circuit et surtension, tension d'essai AC1000 V 1 min
- Adaptation environnementale : température de service -25~70 ℃, humidité 35–95% HR (sans condensation)
- Dimensions et montage : 40×40×57 mm, montage non affleurant
- Performances électriques : fréquence de réponse 40 Hz, temps de réponse 12,5 ms, courant de charge <200 mA, consommation <10 mA
