Capteur de proximité inductif CL40-QF15DP3-A
carréavec fonction de commutationPNP

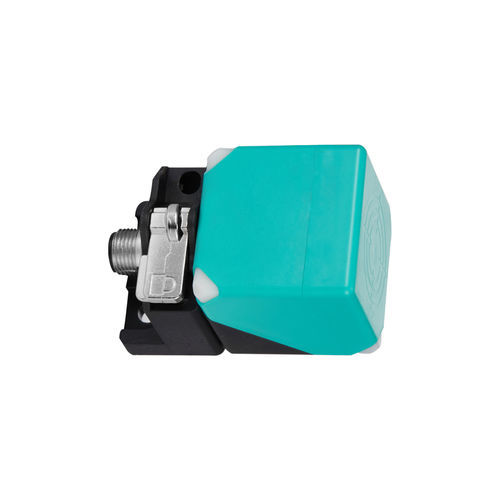

Capteur de proximité inductif - CL40-QF15DP3-A - CHANKO SENSOR - carré / avec fonction de commutation / PNP
Capteur de proximité inductif - CL40-QF15DP3-A - CHANKO SENSOR - carré / avec fonction de commutation / PNP
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
carré
Signal de sortie
PNP, avec fonction de commutation
Connexion électrique
connecteur M12
Tension d'alimentation
24 Vcc, 12 Vcc
Niveau de protection
IP67
Autres caractéristiques
avec source lumineuse à LED, 3 fils
Plage de mesure

Min: 0 mm
(0 in)

Max: 15 mm
(0,59 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Aperçu du produit
  • Nom du produit : CL40-QF15DP3-A/K
  • Série : capteurs de proximité inductifs série CL40


Caractéristiques principales
  • Type de détection : face de détection variable
  • Distance de détection : 15 mm
  • Boîtier : carré
  • Principe : inductif
  • Dimensions : 40 × 40 × 57 mm
  • Sortie : PNP, NO/NC


Spécifications techniques
  • Type de détection : face de détection variable
  • Distance de détection : 15 mm
  • Forme du boîtier : carré
  • Principe : inductif
  • Dimensions générales : 40 × 40 × 57 mm
  • Longueur de câble : 0,5 m
  • Faces de détection : avant et dessus
  • Fréquence de réponse : 40 Hz
  • Temps de réponse : 12,5 ms
  • Objets détectables : objets métalliques
  • Caractéristique spéciale : face de détection variable
  • Accessoires : certificat de conformité
  • Hystérésis : < 10 % de la distance de détection
  • Objet d'essai standard : fer 45 × 45 × 1 mm


Paramètres mécaniques / électriques
  • Sortie : PNP, NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Câblage : trois fils DC
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : signal de commutation
  • Mode de fonctionnement : NO/NC
  • Montage : encastré
  • Consommation : < 10 mA
  • Indicateur : LED de sortie jaune
  • Protection : protection contre les courts-circuits et surtensions
  • Courant maximal : < 200 mA
  • Résistance d'isolement : > 50 MΩ (DC 500 V entre parties sous tension et boîtier)
  • Résistance aux chocs : 500 m/s², X/Y/Z, 3 fois chacun
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, X/Y/Z, 2 h chacun


Conditions d'utilisation
  • Température de fonctionnement : -25 ~ 70 °C
  • Humidité de fonctionnement / stockage : 35–95 % HR (sans condensation)


Spécifications complémentaires
  • Modèle / Série : série CL40
  • Principe : inductif
  • Distance de détection : 15 mm
  • Dimensions : 40 × 40 × 57 mm
  • Sortie : PNP, NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Indice de protection : IP67
  • Consommation : < 10 mA
  • Courant maximal : < 200 mA
  • Température de fonctionnement : -25 ~ 70 °C
