Capteur de proximité inductif CL40-QN30DN3-A
carréavec fonction de commutationNPN

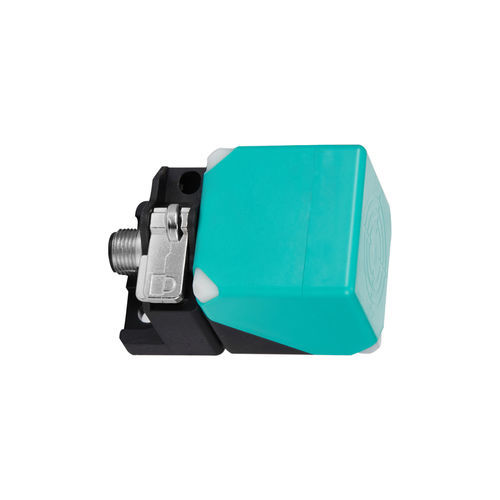

Capteur de proximité inductif - CL40-QN30DN3-A - CHANKO SENSOR - carré / avec fonction de commutation / NPN
Capteur de proximité inductif - CL40-QN30DN3-A - CHANKO SENSOR - carré / avec fonction de commutation / NPN
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
carré
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

Min: 0 mm
(0 in)

Max: 30 mm
(1,18 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Présentation du produit
  • Modèle : CL40-QN30DN3-A/K
  • Série : capteur de proximité inductif série CL40


Caractéristiques principales
  • Type de capteur : face de détection variable, inductif
  • Distance de détection : 30 mm
  • Forme : carré
  • Principe de détection : inductif (pour cibles métalliques)
  • Direction de détection : avant et dessus
  • Sortie : NPN, NO/NC sélectionnable
  • Longueur de câble : 0,5 m
  • Fréquence de réponse : 40 Hz
  • Temps de réponse : 12,5 ms
  • Cible standard : fer 120×120×1 mm
  • Accessoires : certificat de conformité


Paramètres mécaniques / électriques
  • Type de sortie : NPN, NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Câblage : 3 fils DC
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : signal tout ou rien
  • Mode de fonctionnement : normalement ouvert / normalement fermé
  • Montage : non affleurant (non encastré)
  • Consommation : <10 mA
  • Voyant : voyant de sortie jaune
  • Protection : protection contre les courts-circuits et les surtensions
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Tension de tenue : AC 1000 V 50/60 Hz, 1 min (entre partie sous tension et boîtier)
  • Résistance aux chocs : 500 m/s², 3 fois sur X, Y, Z
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe


Environnement d'utilisation
  • Température d'utilisation : -25 ~ 70 °C
  • Humidité : 35–95% HR (sans condensation) en fonctionnement et stockage


Caractéristiques techniques
  • Modèle : CL40-QN30DN3-A/K
  • Série : CL40
  • Distance de détection : 30 mm
  • Dimensions : 40 × 40 × 57 mm
  • Longueur de câble : 0,5 m
  • Sortie : NPN, NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Indice de protection : IP67
  • Fréquence : 40 Hz
  • Temps de réponse : 12,5 ms
  • Courant de charge : ≤200 mA
  • Consommation : <10 mA
  • Température de fonctionnement : -25 ~ 70 °C
  • Humidité : 35–95% HR (sans condensation)
