Capteur de proximité inductif CL40-QF15DN3-A/K
carréavec fonction de commutationNPN

Capteur de proximité inductif - CL40-QF15DN3-A/K - CHANKO SENSOR - carré / avec fonction de commutation / NPN

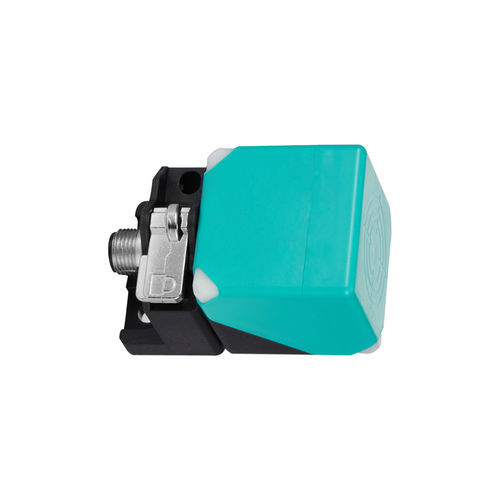

Capteur de proximité inductif - CL40-QF15DN3-A/K - CHANKO SENSOR - carré / avec fonction de commutation / NPN
Capteur de proximité inductif - CL40-QF15DN3-A/K - CHANKO SENSOR - carré / avec fonction de commutation / NPN - image - 2
Capteur de proximité inductif - CL40-QF15DN3-A/K - CHANKO SENSOR - carré / avec fonction de commutation / NPN - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
carré
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
24 Vcc, 12 Vcc
Montage
noyé
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

Max: 15 mm
(0,59 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Vue d'ensemble du produit
  • Modèle : CL40-QF15DN3-A/K
  • Série : capteurs de proximité CL40
  • Type : face de détection variable
  • Principe de détection : inductif
  • Distance de détection : 15 mm
  • Forme : carré
  • Dimensions : 40 × 40 × 57 mm
  • Sortie : NPN NO/NC


Caractéristiques techniques
  • Longueur de câble : 0,5 m
  • Direction de détection : avant + dessus
  • Fréquence de réponse : 40 Hz
  • Temps de réponse : 12,5 ms
  • Objet ciblé : métal
  • Hystérésis : < 10 % de la distance de détection
  • Objet d'essai standard : fer 45 × 45 × 1 mm
  • Accessoires : certificat


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Câblage : 3 fils DC
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : signal de commutation
  • Mode de fonctionnement : normalement ouvert / normalement fermé
  • Montage : encastré
  • Courant consommé : < 10 mA
  • Indicateur : LED de sortie jaune
  • Protections : protection contre les courts-circuits et les surtensions
  • Courant de charge : < 200 mA
  • Résistance d'isolement : > 50 MΩ (DC 500 V)
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (entre les parties actives et le boîtier)
  • Résistance aux chocs : 500 m/s X, Y, Z directions ×3
  • Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm X, Y, Z directions 2 h


Environnement d'utilisation
  • Température de fonctionnement : -25 ~ 70 °C
  • Humidité fonctionnement/stockage : 35–95 % HR (sans condensation)


Accessoires et documentation
  • Manuel (PDF)
  • Dessin 3D (STP)
