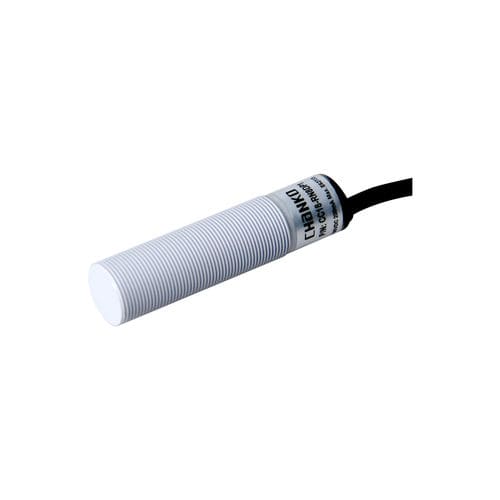

Capteur de proximité capacitif CC30-RN30DN2
cylindriqueM30avec fonction de commutation

Capteur de proximité capacitif - CC30-RN30DN2 - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité capacitif - CC30-RN30DN2 - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
capacitif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
24 Vcc, 12 Vcc
Montage
non-noyé
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

Max: 30 mm
(1,18 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Produit
  • Modèle : CC30-RN30DN2
  • Série : capteurs capacitifs série CC30


Présentation
  • Type : Standard
  • Distance de détection : 30 mm
  • Forme : Cylindrique
  • Principe de détection : Capacitif
  • Filetage/taille : M30
  • Sortie : NPN NC (normalement fermé)
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : Avant


Spécifications techniques
  • Fréquence de réponse : 100 Hz
  • Temps de réponse : 5 ms
  • Objets détectables : Non métalliques
  • Accessoires : 2 écrous, certificat
  • Hystérésis : ≤15 % de la distance de détection
  • Cible de test standard : Fer 90 × 90 × 1 mm
  • Dérive thermique : ±10 % de la distance de détection entre -25 et +70 °C (réf. +23 °C)
  • Matériaux : Boîtier PBT ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NC
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Sortie tout-ou-rien
  • Mode de fonctionnement : Normalement fermé
  • Montage : Non encastré
  • Consommation : ≤10 mA
  • Indicateur : LED rouge de sortie
  • Circuits de protection : Protection contre les courts-circuits, protection contre les surtensions
  • Influence de la tension : Variation ≤1 % de la distance pour ±15 % de variation d'alimentation
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min entre parties conductrices et boîtier
  • Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm, X/Y/Z 2 h
  • Poids : env. 195 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à 70 °C


Schémas / Sortie de commande / Vue d'ensemble
  • La fiche produit inclut le schéma de sortie pour câble moulé capacitif et les dessins de l'encombrement cylindrique (images à titre indicatif)


Applications recommandées
  • Industrie électronique 3C
  • Systèmes de parking automatisés
  • Logistique et entreposage


Caractéristiques / spécifications techniques
  • Modèle : CC30-RN30DN2
  • Type : Standard
  • Distance de détection : 30 mm
  • Principe : Capacitif
  • Tension : DC 12–24 V
  • Sortie : NPN NC (normalement fermé)
  • Indice de protection : IP67
  • Température de fonctionnement : -25 à 70 °C
  • Matériaux : Boîtier PBT, câble PVC
