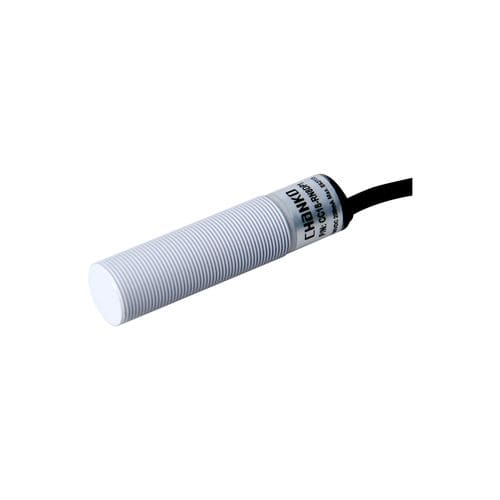

Capteur de proximité capacitif CC30-RF20DP1cylindriqueM30avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- capacitif
- Forme
- cylindrique
- Diamètre
- M30
- Signal de sortie
- PNP, avec fonction de commutation
- Tension d'alimentation
- 24 Vcc, 12 Vcc
- Montage
- noyé
- Niveau de protection
- IP67
- Autres caractéristiques
- 3 fils
- Plage de mesure
Min: 0 mm
(0 in)Max: 20 mm
(0,79 in)- Température de process
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Description
Présentation du produit
Spécifications techniques
Paramètres mécaniques / électriques
Environnement d'utilisation
Informations complémentaires
- Modèle : CC30-RF20DP1
- Série : capteurs de proximité capacitifs série CC30
- Type : standard
- Forme : cylindrique, M30
- Principe de détection : capacitif
- Longueur de câble : 2 m (câble moulé)
- Direction de détection : frontale
- Sortie : PNP normalement ouverte (PNP NO)
Spécifications techniques
- Distance de détection : 20 mm
- Fréquence de fonctionnement : 100 Hz
- Temps de réponse : 5 ms
- Objets détectables : non métalliques (objet d'essai standard : acier 60×60×1 mm)
- Hystérésis : <15 % de la distance de détection
- Dérive due à la température : ±10 % dans la plage -25–+70 °C (réf. +23 °C)
- Matériaux : boîtier PBT ; câble PVC
- Accessoires : ecrous ×2, certificat de conformité
Paramètres mécaniques / électriques
- Type de sortie : PNP NO
- Tension d'alimentation : DC 12–24 V
- Câblage : 3 fils DC
- Indice de protection : IP67
- Connexion : câble moulé
- Type de signal : signal de commutation
- Mode de fonctionnement : normalement ouvert
- Montage : encastré
- Consommation : <10 mA
- Témoin : LED de sortie rouge
- Protections : protection contre les courts-circuits et surtensions
- Influence de la tension : variation de distance <±1 % pour ±15 % de variation d'alimentation
- Courant de charge : <200 mA
- Résistance d'isolement : ≥50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s², 3 fois par axe
- Tension d'essai : AC 1000 V 50/60 Hz 1 min
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
- Poids : env. 197 g
Environnement d'utilisation
- Température d'utilisation : -25 ~ +70 °C
Informations complémentaires
- Câblage : schéma de connexion pour câble moulé fourni
- Dimensions : plan de masse cylindrique M30 fourni
- Applications recommandées : électronique 3C, parkings automatisés, logistique et entreposage
