Capteur de proximité capacitif CC30-RF20DN1
cylindriqueM30numérique

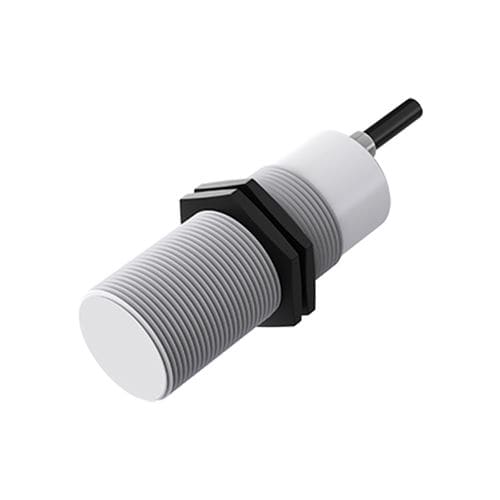

Capteur de proximité capacitif - CC30-RF20DN1 - CHANKO SENSOR - cylindrique / M30 / numérique
Capteur de proximité capacitif - CC30-RF20DN1 - CHANKO SENSOR - cylindrique / M30 / numérique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
capacitif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, numérique, NPN
Tension d'alimentation
24 Vcc, 12 Vcc
Montage
noyé
Matériau
en plastique, en PVC
Autres caractéristiques
3 fils
Plage de mesure

Max: 2 mm
(0,08 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Aperçu produit
  • Type de produit : Standard
  • Distance de détection : 20 mm
  • Forme du boîtier : Cylindrique
  • Principe de détection : Capacitif
  • Dimensions : M30
  • Sortie : NPN NO


Spécifications techniques
  • Type de produit : Standard
  • Distance de détection : 20 mm
  • Forme du boîtier : Cylindrique
  • Principe de détection : Capacitif
  • Dimensions : M30
  • Longueur de câble : 2 m
  • Direction de détection : Avant
  • Fréquence de réponse : 100 Hz
  • Temps de réponse : 5 ms
  • Objets détectables : Corps non métalliques
  • Accessoires : Écrous ×2, certificat de conformité
  • Hystérésis : ≤15 % de la distance de détection
  • Objet d'essai standard : Fer 60×60×1 mm
  • Dérive thermique : Variation de la distance de détection ≤±10 % dans la plage -25 à +70 °C (référence +23 °C)
  • Matériaux : Boîtier PBT ; câble PVC


Paramètres mécaniques/électriques
  • Sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : Trois fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Signal de commutation
  • Mode de fonctionnement : Normalement ouvert (NO)
  • Montage : Encastré
  • Courant consommé : <10 mA
  • Indicateur : LED de sortie rouge
  • Circuits de protection : Protection contre les courts-circuits, protection contre les surtensions
  • Influence de la tension : Variation de distance ≤±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Tension d'isolement : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz double amplitude 1,5 mm X/Y/Z 2 h
  • Poids : Environ 197 g


Environnement d'utilisation
  • Température ambiante d'utilisation : -25 à +70 °C


Caractéristiques / résumé technique
  • Modèle : CC30-RF20DN1
  • Série : Capteurs de proximité série CC30
  • Distance de détection : 20 mm
  • Principe de détection : Capacitif
  • Dimensions : M30
  • Longueur de câble : 2 m
  • Sortie : NPN NO
  • Alimentation : DC 12–24 V, trois fils DC
  • Indice de protection : IP67
  • Fréquence/temps de réponse : 100 Hz / 5 ms
  • Objets adaptés : Corps non métalliques (objet d'essai standard : fer 60×60×1 mm)
  • Matériaux : Boîtier PBT ; câble PVC
  • Accessoires : Écrous ×2, certificat de conformité
