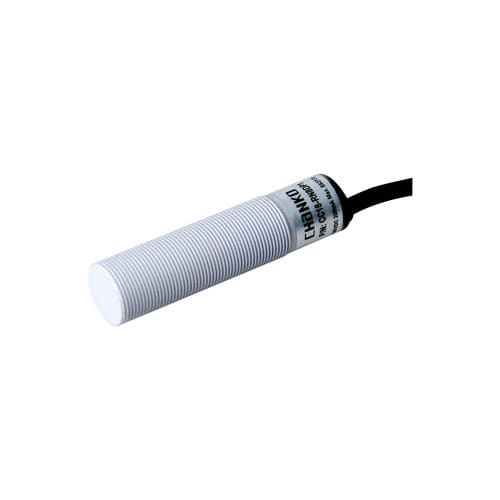

Capteur de proximité capacitif CC30-RF20DN2cylindriqueM30avec sortie à semi-conducteurs
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- capacitif
- Forme
- cylindrique
- Diamètre
- M30
- Signal de sortie
- avec fonction de commutation, NPN, avec sortie à semi-conducteurs
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- noyé
- Matériau
- en plastique, en PVC
- Autres caractéristiques
- sans contact, 3 fils
- Plage de mesure
Max: 20 mm
(0,79 in)Min: 0 mm
(0 in)- Température de process
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Description
Présentation du produit
Caractéristiques techniques
Environnement d'utilisation
Accessoires
Caractéristiques / points techniques
- Série/nom: Capteurs de proximité capacitifs série CC30, modèle CC30-RF20DN2
- Type: Standard
- Distance de détection: 20 mm
- Boîtier/forme: Cylindrique, dimension M30
- Principe de détection: Capacitif
- Sortie: NPN NC (normalement fermée)
- Longueur du câble: 2 m (câble moulé)
- Direction de détection: Avant
- Fréquence de réponse: 100 Hz
- Temps de réponse: 5 ms
- Objet détectable: Corps non métalliques (pièce d'essai standard: fer 60×60×1 mm)
- Accessoires: 2 écrous, certificat
- Matériaux: Boîtier PBT; câble PVC
Caractéristiques techniques
- Type de sortie: NPN NC
- Tension d'alimentation: DC 12–24 V
- Alimentation: Tripolaire DC
- Indice de protection: IP67
- Connexion: Câble moulé
- Type de signal: Signal de commutation
- Mode de fonctionnement: Normalement fermé
- Montage: Encastrement
- Consommation de courant: < 10 mA
- Indicateur: LED de sortie rouge
- Protections: Protection contre les courts-circuits, protection contre les surtensions
- Influence de la tension: Dans ±15% de la tension nominale, variation de la distance de détection within ±1%
- Courant de charge: < 200 mA
- Résistance d'isolement: >50 MΩ (mesurée DC500 V) entre parties actives et boîtier
- Résistance aux chocs: 500 m/s, 3 fois en X, Y, Z
- Tension d'isolement: AC1000 V 50/60 Hz 1 min (entre parties actives et boîtier)
- Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, 2 h en X, Y, Z
- Poids: env. 197 g
Environnement d'utilisation
- Température de fonctionnement: -25 à 70 °C (dérive: variation de distance de détection dans ±10% sur la plage -25 à +70 °C par rapport à +23 °C)
Accessoires
- Fournis: 2 écrous, certificat
Caractéristiques / points techniques
- Modèle: CC30-RF20DN2 (série CC30)
- Distance de détection: 20 mm
- Dimensions: M30 cylindrique
- Principe: Capacitif
- Sortie: NPN normalement fermé, sortie de commutation
- Indice de protection: IP67, boîtier adapté aux environnements humides/poussiéreux
- Alimentation: DC 12–24 V, alimentation DC tripolaire
- Câble: Câble moulé, longueur 2 m
- Réponse: 100 Hz / 5 ms
- Matériaux: Boîtier PBT, câble PVC
