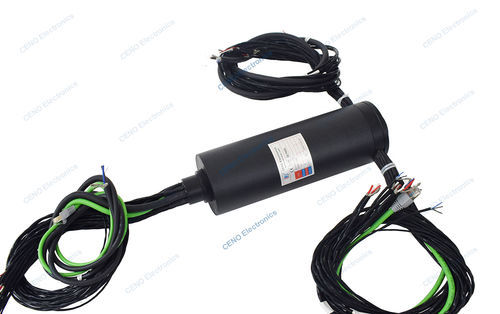

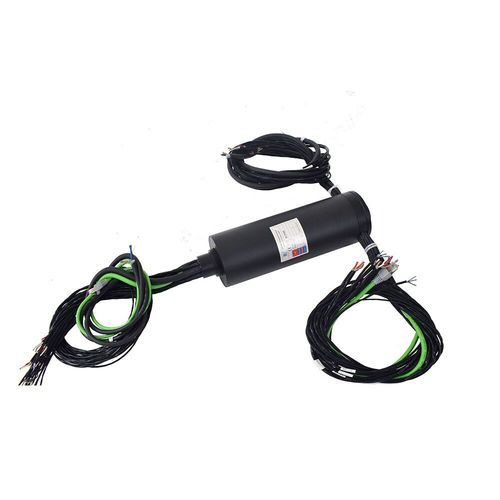

Collecteur tournant via Ethernet ECN000-77P

en sérieGigabit Ethernetpour réseaux de télécommunication

Présentation
Le CENO ECN000-77P est un anneau collecteur pour signaux Ethernet conçu pour les centres de données et les applications Ethernet industrielles. Il intègre 1×1000M Ethernet et des circuits puissance/signal configurables, assurant une transmission rotative continue conforme aux exigences EMC.

Applications

• Centres de données et équipements réseau rotatifs
• Systèmes Ethernet industriels et automatisation
• Bancs d'essai, plateformes rotatives et systèmes de télémétrie

Spécifications techniques
Modèle : ECN000-77P
Ethernet : 1 × 1000M Ethernet
Exemples de circuits puissance et signal : 2×15A; 14×10A; 12×1A; 8×2A; 3×5A
Tension nominale : 400VAC / VDC
Rigidité diélectrique : ≥1000VAC@50Hz (Alimentation) ; ≥300VAC@50Hz (Signal)
Résistance d'isolement : ≥500MΩ@500VDC (Alimentation) ; ≥100MΩ@300VDC (Signal)
Matériau des contacts : Or sur or
Boîtier : Alliage d'aluminium
Bruit électrique : ≤30mΩ (50 tr/min)
Vitesse de fonctionnement : 0–50 tr/min
Indice de protection : IP51
Température de fonctionnement : -20℃ à +80℃
Humidité de fonctionnement : ≤90%
Longueur des câbles : Rotor 850 mm ; Stator 1000 mm

Configurations des circuits

• Exemples : 2 circuits × 15A ; 14 circuits × 10A ; 12 circuits × 1A
• Exemples de circuits signal : 8×2A ; 3×5A
• Comprend 1×1000M Ethernet et option RS232 50VDC si applicable

Mécanique et installation
Montage par bride. Boîtier en alliage d'aluminium, indice de protection IP51. Longueurs de câbles : rotor 850 mm, stator 1000 mm. Conçu pour intégration tournante jusqu'à 50 tr/min.

Conformité et documentation
Le CENO ECN000-77P respecte les exigences EMC pour la transmission Ethernet. Vue d'ensemble et dessin technique (ECN000-77P drawing rev) disponibles sur demande.
