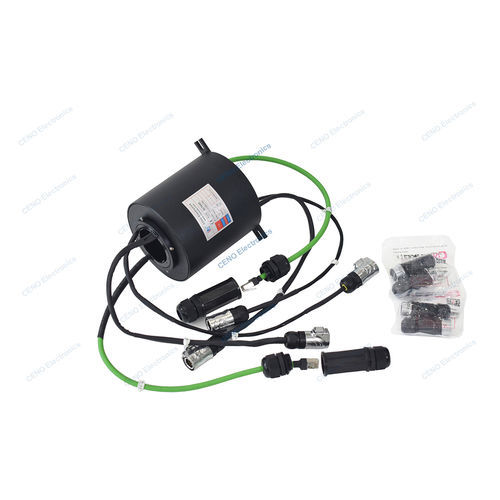

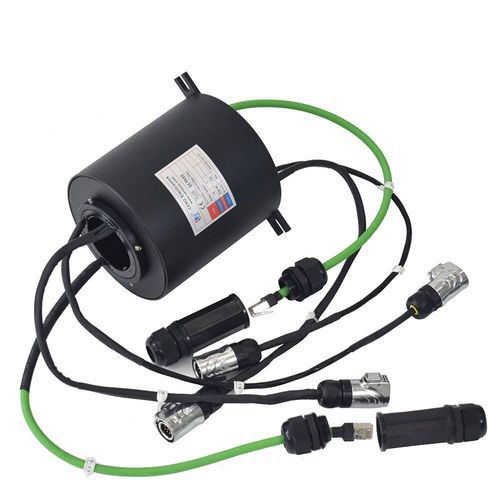

Collecteur tournant via Ethernet ECN050-14S-01EM-IP65
avec alésagepour instrument de mesurepour thermocouple

Collecteur tournant via Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - avec alésage / pour instrument de mesure / pour thermocouple
Collecteur tournant via Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - avec alésage / pour instrument de mesure / pour thermocouple
Collecteur tournant via Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - avec alésage / pour instrument de mesure / pour thermocouple - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CENO Electronics technology Co., Ltd

Caractéristiques

Type
via Ethernet
Construction
avec alésage
Applications
pour instrument de mesure, pour thermocouple
Matériau
alliage d'aluminium
Autre caractéristique
avec contacts en or, IP65, multivoie, sur mesure, pour basse température
Tension

Max: 24 V

Min: 0 V

Vitesse de rotation

Max: 300 rpm
(1 885 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Nombre de canaux

5 unit

Diamètre intérieur

50 mm
(1,97 in)

Description

Présentation du produit
Le modèle ECN050-14S-01EM-IP65 est une bague collectrice de signaux personnalisée pour basses températures, intégrant des signaux thermocouple, encodeur et Ethernet. Conçue pour l'automatisation industrielle et les systèmes de contrôle nécessitant la transmission simultanée de signaux de température, de retours d'encodeur et de données Ethernet en environnement froid. Applications typiques : détection de position/vitesse, communication inter-processus et mesure de température de gaz ou liquides dans fours et canalisations.

Spécifications (tableau)
ECN050-14S-01EM-IP65 | Spécifications
Courant & Circuits : 5 groupes pour thermocouple, encodeur et signaux Ethernet
Tension nominale : 0-24VAC/VDC
Tenue diélectrique : ≥300VAC@50Hz
Résistance d'isolement : ≥100MΩ@300VDC
Résistance de contact : ≤30mΩ (50rpm)
Température de fonctionnement : -40°C~+60°C
Humidité de fonctionnement : 60 %HR
Indice de protection : IP65
Vitesse de fonctionnement : 0 ~ 300rpm
Diamètre intérieur : Ø50mm
Matériau du boîtier : Alliage d'aluminium
Matériau des contacts : Métal précieux
Section des fils : Selon personnalisation
Longueur des fils : Selon personnalisation
Mode de rotation : Fixation côté stator avec onglet anti-rotation

Dessin d'ensemble
Image du dessin d'ensemble disponible.

Caractéristiques techniques
  • Canaux combinés pour thermocouple, encodeur et Ethernet afin de réduire les interfaces rotatives
  • Plage de température de fonctionnement étendue : -40°C à +60°C pour les applications basse température
  • Indice IP65 pour protection contre la poussière et les jets d'eau
  • Faible résistance de contact (≤30mΩ à 50rpm) pour une transmission de signal stable
  • Section et longueur des fils personnalisables selon l'installation
  • Boîtier en alliage d'aluminium et contacts en métal précieux pour des performances électriques fiables
  • Diamètre intérieur Ø50mm adapté aux arbres et passages courants
  • Conçu pour des vitesses jusqu'à 300rpm avec montage stator à onglet anti-rotation
