Collecteur tournant via Ethernet ECN000-06P2-01EM

1 Gbps100 Mbpspour réseaux de télécommunication

Vue d'ensemble

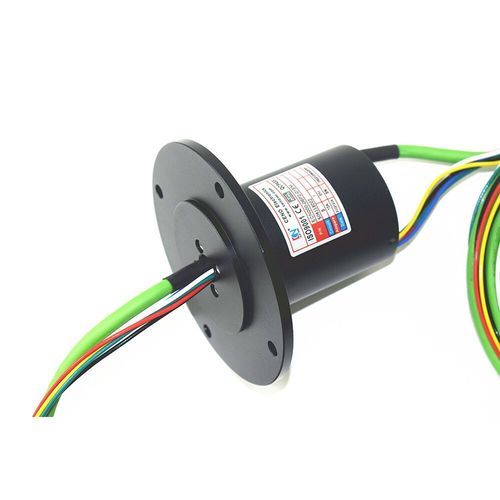

Le modèle ECN000-06P2-01EM est une bague collectrice Ethernet de CENO Electronics à faible bruit électrique. Elle offre six circuits d'alimentation 10A et un canal Ethernet 100M. Selon l'application, elle prend en charge une transmission Ethernet stable en 100M ou 1000M sans perte de paquets, sans erreurs de trame, avec faible atténuation et transmission longue distance. Applications typiques : machines automatiques telles que remplisseuses, enrubanneuses et systèmes de communication.

Spécification
Modèle : ECN000-06P2-01EM
Courant & circuits : 6 circuits × 10A ; 1 circuit × Ethernet 100M
Tension nominale : 0–380 VAC/VDC
Résistance diélectrique : ≥1000VAC@50Hz ; ≥300VAC@50Hz
Résistance d'isolement : ≥500MΩ@500VDC ; ≥100MΩ@300VDC
Bruit électrique : ≤30mΩ (50 tr/min)
Longueur des fils : Rotor 1000 mm ; Stator 2000 mm
Vitesse de fonctionnement : 0–300 tr/min
Matériau de contact : Métal précieux
Matériau du boîtier : Alliage d'aluminium
Température de fonctionnement : -20°C à +60°C
Humidité de fonctionnement : 60%
Indice de protection : IP51

Dessin d'ensemble
Dessin d'ensemble disponible (image du dessin technique fournie).

Caractéristiques techniques

• Modèle : ECN000-06P2-01EM
• 6 circuits pour 10A
• 1 canal pour Ethernet 100M (supporte 100M/1000M)
• Tension nominale : 0–380 VAC/VDC
• Résistance diélectrique : ≥1000VAC@50Hz ; ≥300VAC@50Hz
• Résistance d'isolement : ≥500MΩ@500VDC ; ≥100MΩ@300VDC
• Bruit électrique : ≤30mΩ (50 tr/min)
• Longueur des fils : Rotor 1000 mm ; Stator 2000 mm
• Vitesse de fonctionnement : 0–300 tr/min
• Matériau de contact : Métal précieux
• Matériau du boîtier : Alliage d'aluminium
• Température de fonctionnement : -20°C à +60°C
• Humidité de fonctionnement : 60%
• Indice de protection : IP51
