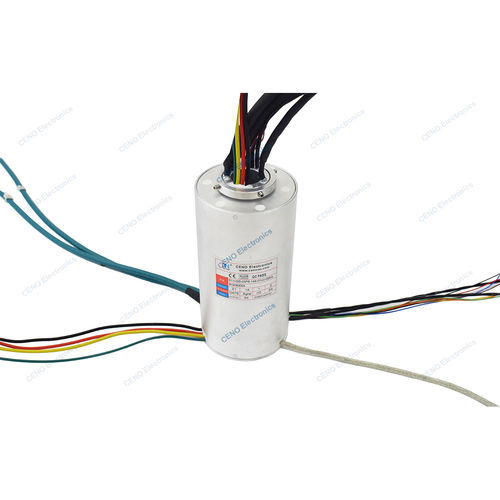

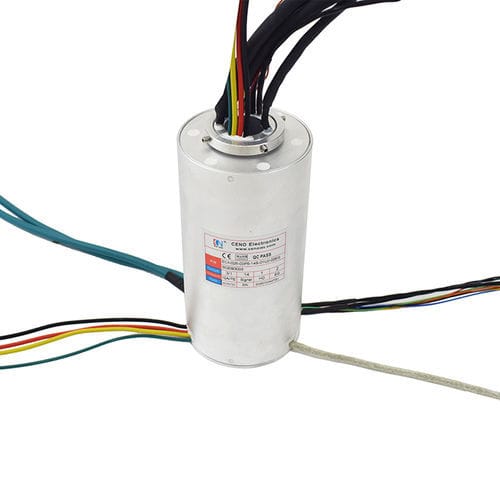

Collecteur tournant USB ECN025-03P5-14S-01U2-02EG

en série1 Gbpsavec alésage

Présentation
Le CENO ECN025-03P5-14S-01U2-02EG est un collecteur tournant (slip ring) basse température avec protection étanche IP65. Conçu pour une rotation continue à 360°, il transmet l'alimentation, les signaux (y compris haute fréquence), les données et les fluides entre une structure fixe et une structure rotative tout en restant opérationnel en environnement froid.

Spécifications
Modèle : ECN025-03P5-14S-01U2-02EG
Courant & circuits : 3*30A; 1*PE; 8* signal; 2*1000M Ethernet; 2* RS232; 1* USB2.0
Tension nominale : 0 ~ 380 VAC/VDC
Rigidité diélectrique : ≥1000VAC@50Hz; ≥500VAC@50Hz
Résistance d'isolement : ≥500MΩ@500VDC; ≥300MΩ@100VDC
Résistance de contact : ≤70mΩ
Température de fonctionnement : -55°C~+80°C
Humidité de fonctionnement : 60 %RH
Indice de protection : IP65
Vitesse de fonctionnement : 0~300rpm
Diamètre intérieur : Ø25,4mm
Diamètre extérieur : Ø86mm
Matériau des contacts : Or-or; Métal précieux
Boîtier : Alliage d'aluminium
Section des fils : Personnalisable
Longueur des fils : Personnalisable

Plan d'ensemble
Le schéma d'ensemble est disponible sur la fiche produit pour faciliter l'intégration et l'installation.

Caractéristiques techniques

• Courant & circuits : 3*30A; 1*PE; 8* signal; 2*1000M Ethernet; 2* RS232; 1* USB2.0
• Tension nominale : 0 ~ 380 VAC/VDC
• Rigidité diélectrique : ≥1000VAC@50Hz; ≥500VAC@50Hz
• Résistance d'isolement : ≥500MΩ@500VDC; ≥300MΩ@100VDC
• Résistance de contact : ≤70mΩ
• Température de fonctionnement : -55°C~+80°C
• Humidité de fonctionnement : 60 %RH
• Indice de protection : IP65
• Vitesse de fonctionnement : 0~300rpm
• Diamètre intérieur : Ø25,4mm
• Diamètre extérieur : Ø86mm
• Matériau des contacts : Or-or; Métal précieux
• Boîtier : Alliage d'aluminium
• Section des fils : Personnalisable
• Longueur des fils : Personnalisable
