Fenêtre d'inspection infrarouge

thermographique

Orifices et fenêtres d'observation standard
Pour des fours jusqu'à 700°C, plusieurs options standard d'orifices et de fenêtres d'observation sont disponibles. Pour les fours non étanches aux gaz, des passages de câble de diamètres 6, 36 ou 48 mm peuvent être montés dans la paroi latérale et des fenêtres peuvent être installées dans la porte du four si applicable. Pour la plupart des fours à chambre standard jusqu'à 1800°C, des orifices d'observation sur la paroi arrière ou la toiture du four sont disponibles sur demande.

Fenêtres en verre de quartz jusqu'à 1100°C
Des fenêtres en verre de quartz peuvent être fournies pour les fours tubulaires et autres types de fours appropriés jusqu'à 1100°C sur demande, offrant un accès optique en zones à haute température.

Orifices pour thermocouples et observation
Des orifices d'observation peuvent être montés sur les portes des fours à chambre jusqu'à 1800°C, avec ou sans fenêtres en quartz selon la taille. Des thermocouples peuvent être installés à travers la paroi arrière de nombreux fours à chambre ; des orifices d'étalonnage sont également disponibles pour la validation des procédés.

Thermocouples coulissants jusqu'à 1500°C
Le thermocouple coulissant est une option standard pour les fours à chambre sous vide contrôlés par pyromètre. Il est positionné dans la zone chaude pour fournir une mesure et un contrôle précis jusqu'à 1500°C et se rétracte automatiquement au-dessus de 1500°C pour laisser le pyromètre assurer la mesure de la température.

Pyromètres jusqu'à 3000°C
Les pyromètres sont montés en standard pour les fours à chambre sous vide au-dessus de 2200°C pour le contrôle de la température. Pour d'autres types de fours, des pyromètres peuvent être fournis sur demande afin d'étendre la mesure sans contact jusqu'à 3000°C.

Exemples

• Four d'essai de traction fendu sur mesure avec fenêtre en quartz jusqu'à 1100°C

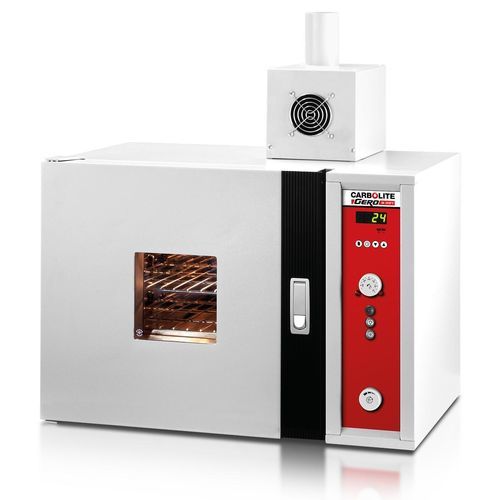

• Four standard PN 30 jusqu'à 300°C avec ventilateur d'extraction optionnel, fenêtre d'observation et éclairage intérieur
• Orifice d'observation centré dans la porte à levage vertical d'un four HTF 17/25 à 1700°C
• Four CAF G5 conçu pour tester la fusibilité des cendres jusqu'à 1600°C, équipé d'une caméra numérique pour l'imagerie automatisée
• Thermocouple coulissant pour un contrôle précis sous 1500°C lorsque le pyromètre assure la mesure haute température
• Pyromètre utilisé pour le contrôle de température jusqu'à 3000°C dans les fours à chambre sous vide

Caractéristiques techniques

• Orifices/fenêtres d'observation standard disponibles pour fours jusqu'à 700°C
• Passages de câble pour fours non étanches aux gaz : diamètres 6 mm, 36 mm ou 48 mm (paroi latérale)
• Fenêtres pouvant être montées dans les portes de four selon applicabilité
• Orifices d'observation pour fours à chambre disponibles sur paroi arrière ou toiture sur demande ; adaptés aux fours jusqu'à 1800°C
• Fenêtres en verre de quartz disponibles pour fours tubulaires jusqu'à 1100°C
• Thermocouples pouvant être montés à travers la paroi arrière des fours à chambre ; orifices d'étalonnage disponibles
• Option thermocouple coulissant pour fours à chambre sous vide contrôlés par pyromètre : contrôle précis jusqu'à 1500°C ; rétraction au-dessus de 1500°C pour contrôle par pyromètre
• Pyromètres utilisés pour fours à chambre sous vide au-dessus de 2200°C ; pyromètres disponibles sur demande pour autres fours (mesure jusqu'à 3000°C)
• Exemples de fours spécialisés : PN 30 jusqu'à 300°C (ventilateur d'extraction et éclairage intérieur optionnels), HTF 17/25 (1700°C), CAF G5 (test de fusibilité des cendres jusqu'à 1600°C) avec options d'imagerie
• Toutes les options sont généralement disponibles sur demande et peuvent dépendre du type de four, de sa taille et de son étanchéité aux gaz
