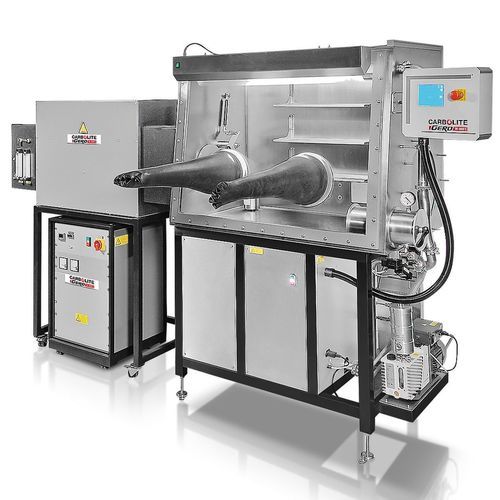

Boîte à gants à atmosphère contrôlée

entièrement automatisé

Présentation
Carbolite propose des systèmes de boîte à gants personnalisés intégrés aux fours tubulaires (jusqu'à 1800°C) et aux fours à chambre (jusqu'à 3000°C). Les unités sont adaptées aux exigences process du client et peuvent être spécifiées pour des atmosphères inertes ou contrôlées réactives.

Commande et automatisation
Tous les systèmes sont disponibles en versions manuelle, semi-automatique ou entièrement automatisée avec PLC. Des contrôleurs de débit massique sont proposés pour une injection de gaz précise et une répétabilité des procédés.

Atmosphère gazeuse et sécurité
Le contrôle des gaz inertes est inclus en standard. Les gaz inertes courants sont l'azote ou l'argon à léger surpression pour protéger les échantillons de l'oxydation. Des packs de sécurité complets sont disponibles pour les gaz réactifs tels que H2, CO, CO2, H2S, H2O, CH4 et éthène.

Options sous vide
Des pompes turbo pour haut vide peuvent être installées selon les besoins : disponibles pour intégration aux fours tubulaires jusqu'à 1450°C et aux fours à chambre jusqu'à 2200°C.

Configuration de la boîte à gants
La taille de la boîte à gants, le nombre et la taille des sas, ainsi que le nombre de gants sont adaptés aux besoins du client. Les atmosphères et pressions réalisables sont limitées par les normes courantes de construction des boîtes à gants. Un fonctionnement en dépression pour la protection du personnel est possible si nécessaire.

Concepts de chargement

• Chargement horizontal de la chambre du four par la paroi latérale ou arrière de la boîte à gants.
• Chargement vertical avec le four situé au-dessus de la boîte à gants ; un mécanisme automatisé transfère l'échantillon dans la boîte.

Exemples / Installations typiques
Les installations typiques comprennent des fours à chambre à chargement frontal intégrés à des boîtes à gants, des fours tubulaires à chargement frontal avec boîtes à gants intégrées (longueurs chauffées et diamètres de tube définis par projet), des vues détaillées des mécanismes de chargement et des sas, des fours appariés intégrés dans des boîtes à gants pour des processus industriels exigeants, et des fours tubulaires verticaux à séparation intégrés à des boîtes à gants pour de grandes longueurs chauffées divisées en plusieurs zones.

Caractéristiques techniques

• Plages de température : fours tubulaires jusqu'à 1800°C ; fours à chambre jusqu'à 3000°C.
• Options de commande : manuel, semi-automatique, PLC entièrement automatisé avec contrôleurs de débit massique.
• Contrôle des gaz inertes inclus ; gaz inertes typiques : azote ou argon (légère surpression).
• Packs de sécurité pour gaz réactifs disponibles : H2, CO, CO2, H2S, H2O, CH4, éthène.
• Capacité sous vide : pompes turbo pour haut vide pour fours tubulaires jusqu'à 1450°C et fours à chambre jusqu'à 2200°C.
• Personnalisation de la boîte à gants : taille configurable, nombre/taille des sas, nombre de gants.
• Concepts de chargement : chargement horizontal par paroi latérale/arrière ; chargement vertical avec four au-dessus de la boîte à gants et transfert automatisé des échantillons.
• Intégration système : compatible avec types de fours tubulaires et à chambre et diverses options de commande/automatisation.
