Système d’arrosage

Présentation

• Il existe plusieurs possibilités pour refroidir rapidement un échantillon dans un four ou une armoire chauffante :
• Déplacement de l'échantillon dans une zone froide
• Plaques isolantes mobiles (manuelles ou automatiques)
• Injection d'air ambiant dans le four ou l'armoire chauffante
• Injection d'air ambiant autour de la cornue à gaz protecteur
• Recyclage de l'atmosphère de gaz protecteur par un échangeur thermique refroidi à l'eau

Remarque générale
La société recommande généralement d'éviter les changements rapides de température pour la plupart des fours et armoires chauffantes en raison des contraintes mécaniques et thermiques créées dans les matériaux traités. Toutefois, si votre processus nécessite un refroidissement rapide, Carbolite peut le prendre en compte et proposer des solutions sur mesure ou des options sur certains produits standard.

Déplacer l'échantillon dans une zone froide
L'échantillon chauffé peut être refroidi en le déplaçant dans une « zone » froide : soit retiré de la chambre chaude à l'air libre, soit déplacé dans une zone de refroidissement d'une cornue métallique à atmosphère contrôlée. Exemples : le four standard à chargement par le bas BLF permet d'abaisser l'échantillon dans l'air ambiant frais ; en option, une protection contre les rayonnements peut fermer l'entrée du four après la descente pour protéger contre le choc thermique. En combinaison avec un creuset inversé optionnel, l'échantillon peut rester sous gaz protecteur pendant tout le processus, y compris pendant le refroidissement rapide. Cette méthode est aussi disponible en option pour les fours à chambre sous vide LHT, où l'échantillon peut être abaissé dans une chambre à gaz inerte refroidie à l'eau et refroidi très rapidement par un puissant flux de gaz inerte.

Panneaux isolants amovibles

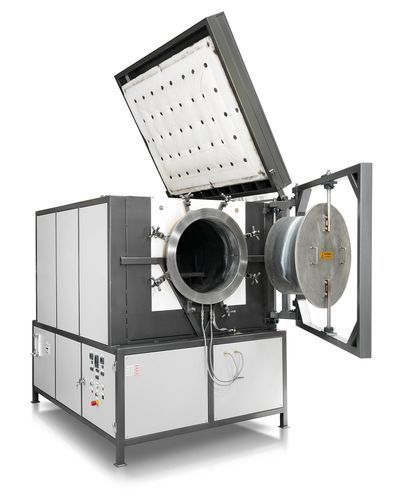

Dans une armoire chauffante ou un four à chambre, l'ouverture de la porte permet de refroidir. Pour les grandes unités, les plaques isolantes au plafond peuvent être conçues pour s'ouvrir, accélérant le refroidissement. Fonction standard du four de brasage V-L : le four tubulaire entourant la cornue en quartz peut être automatiquement soulevé pour un refroidissement rapide. Possibilité de concevoir les fours GLO avec éléments chauffants en deux demi-coques qui s'écartent automatiquement pour permettre un refroidissement rapide de la cornue, au détriment d'une réduction de la durée de vie des éléments chauffants.

Injection d'air ambiant dans le four ou l'armoire chauffante
Pour les fours industriels plus grands (séries HT et LGP), de l'air ambiant plus frais peut être insufflé directement dans la chambre pour un refroidissement rapide. Des volets automatiques situés en partie supérieure de la chambre permettent l'évacuation de l'air une fois l'échantillon refroidi.

Injection d'air ambiant autour de la cornue à gaz protecteur
Cette option permet de maintenir l'atmosphère protectrice à l'intérieur de la cornue pendant le refroidissement. L'air de refroidissement est soufflé autour de la cornue fermée afin de ne pas affecter l'atmosphère interne. C'est une fonction standard du four de brasage V-L (ventilateur soufflant de l'air ambiant sur la cornue) et une option pour les fours à chambre sous vide GLO de volume supérieur à 40 litres (ventilation entre la cornue et les éléments chauffants, volets automatiques pour évacuation). Des solutions analogues peuvent être fournies pour des armoires HTMA à atmosphère contrôlée sur demande.

Recyclage de l'atmosphère protectrice par un échangeur thermique refroidi à l'eau
Disponible pour les fours à chambre sous vide HTK d'un volume supérieur à 25 litres ; le gaz est évacué du four, dirigé vers un échangeur thermique refroidi à l'eau, puis réintroduit dans le four après refroidissement. Pour cela, le four doit être équipé d'une pompe Roots afin de faire circuler le gaz à travers l'échangeur. Le gaz refroidi est renvoyé dans la cornue pour continuer le refroidissement de l'échantillon. Le recyclage réduit la consommation de gaz et permet généralement de réduire d'un facteur ≈2 le temps de refroidissement d'un four vide, mais réduit aussi la durée de vie des éléments chauffants et de l'isolation (sensibles au refroidissement rapide).

Exemples de réalisations et options

• Four personnalisé de déliantage avec moufle et refroidissement forcé (exemples de références illustrées).
• Fours à chambre sous vide GLO sur mesure avec éléments chauffants séparés pouvant s'écarter pour forcer le refroidissement rapide de la cornue intérieure.
• Fonction de refroidissement rapide standard du four de brasage V-L : cornue en verre de quartz refroidie tandis que le four tubulaire reste chaud au-dessus.
• Four à chambre sous vide LHTM sur mesure jusqu'à 1600 °C, commande API Siemens S7, mécanisme d'abaissement automatique dans une chambre refroidie à l'eau avec radiateurs à gaz inerte pour refroidissement rapide : exemple documenté de refroidissement de la charge de 1600 °C à moins de 800 °C en moins de 80 secondes sous atmosphère de gaz inerte.
• ACT 13/360 : four à tube de calibrage refroidi par air avec double tube de travail métallique pour introduire de l'air froid entre les tubes.
• Fours GLO verticaux sur mesure avec sas d'air et mouvement automatisé entre four chaud et zone de chargement froide sous atmosphère (ex. 100 % hydrogène) disponibles.

Conséquences et limitations
Le refroidissement rapide accélère l'usure des éléments chauffants et de l'isolation et peut induire des contraintes thermomécaniques dans les pièces traitées. Certaines méthodes requièrent des équipements optionnels (pompe Roots, radiateurs refroidis à l'eau, mécanismes d'abaissement automatisés) et peuvent impacter la consommation de gaz et la maintenance.

Caractéristiques / spécifications techniques

• Solutions applicables à différents types de fours : BLF (chargement par le bas), LHT / LHTM (chambre sous vide), GLO (chambre sous vide), V-L (four de brasage), HT, LGP, HTMA, HTK.
• Option de chambre refroidie à l'eau pour refroidissement très rapide (ex. LHTM).
• Exemple de performance : refroidissement de 1600 °C à moins de 800 °C en moins de 80 secondes (sous gaz inerte, réalisé sur LHTM sur mesure).
• Recyclage de l'atmosphère protectrice via échangeur thermique refroidi à l'eau disponible (nécessite pompe Roots) ; réduction du temps de refroidissement d'environ 2× pour un four vide.
• Possibilité d'injection d'air ambiant dans la chambre ou autour de la cornue; fonctions adaptées aux volumes et types de fours (ex. volets automatiques, ventilateurs).
• Options conçues sur mesure selon exigence de process ; certaines fonctions standard pour des modèles spécifiques (V-L, BLF, GLO).
• Impact : réduction de la durée de vie des éléments chauffants et de l'isolation si refroidissement rapide utilisé fréquemment.
