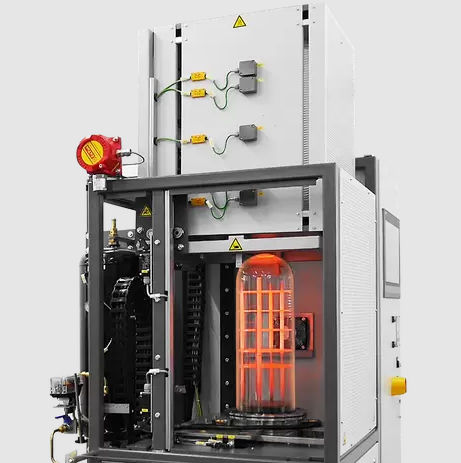

Machine de brasage sous vide

automatiséemultizone

Vue d'ensemble
Concevoir un four offrant une excellente uniformité de température nécessite des calculs ciblés, des simulations et un savoir-faire éprouvé. Carbolite met à profit des décennies d'expérience en traitement thermique sur des fours standard et sur-mesure, en mettant l'accent sur la symétrie de l'enceinte, la gestion des flux et le choix des isolants pour obtenir une distribution thermique homogène dans la zone de travail.

Rétortes
Une rétorte fermée entoure complètement l'échantillon pour permettre un fonctionnement en atmosphères modifiées et améliorer l'uniformité thermique. Les rétortes peuvent être équipées d'une sortie gaz pour le débinding et d'autres processus sous atmosphère contrôlée.

Conception multi-zones
Les fours tubulaires multi-zones compensent la chute de température vers les extrémités du tube. Des configurations telles que 3 zones et 8 zones sont disponibles pour ajuster l'uniformité axiale sur de longues longueurs chauffées.

Conception intelligente
La géométrie hautement symétrique de l'enceinte, la disposition des éléments chauffants et le guidage des flux sont essentiels pour une répartition homogène de la chaleur. Lorsqu'un flux gazeux est nécessaire, le préchauffage et un système de ventilation/guidage dédié réduisent les gradients thermiques, en particulier à basse température.

Écrans radiants & Isolation de haute qualité
Des écrans radiants métalliques renvoient la chaleur vers l'intérieur et protègent les enceintes refroidies par eau ; les écrans, l'enceinte et les éléments chauffants doivent être symétriques pour optimiser l'uniformité. Des matériaux à faible conductivité thermique tels que le feutre de graphite et la fibre céramique sont choisis en épaisseur et en qualité selon la température maximale d'utilisation.

Exemples

• Le four standard V-L 180-300/10 pour soudure et brasage : adapté pour atteindre des pressions d'exploitation très basses avec une excellente uniformité de température
• Four tubulaire fendu trois zones sur-mesure FZS 13/100/4500 : longueur chauffée 4500 mm, mécanisme d'ouverture automatisé et tube de travail APM
• Four industriel Top Hat sur-mesure avec contrôle de température multi-zone
• Four à chambre à vide HTK GR 80/22 automatique avec option chauffage de porte pour améliorer l'uniformité

Caractéristiques techniques

• Options multi-zones : fours tubulaires 3 zones et 8 zones
• Rétortes fermées pour fonctionnement en atmosphères modifiées ; possibilité d'intégrer une sortie gaz pour le débinding
• Préchauffage du gaz et systèmes de ventilation/guidage dédiés pour améliorer l'uniformité à basse température
• Conception hautement symétrique de l'enceinte, des éléments chauffants et des écrans radiants pour optimiser la distribution thermique
• Écrans radiants métalliques utilisés pour réfléchir la chaleur vers l'intérieur ; adaptés aux enceintes refroidies par eau
• Matériaux isolants : feutre de graphite et fibre céramique ; épaisseur et grade sélectionnés selon la température maximale de fonctionnement
• Options : chauffage de porte pour fours à chambre à vide afin d'améliorer l'uniformité
• Références d'exemples : V-L 180-300/10, FZS 13/100/4500, HTK GR 80/22
