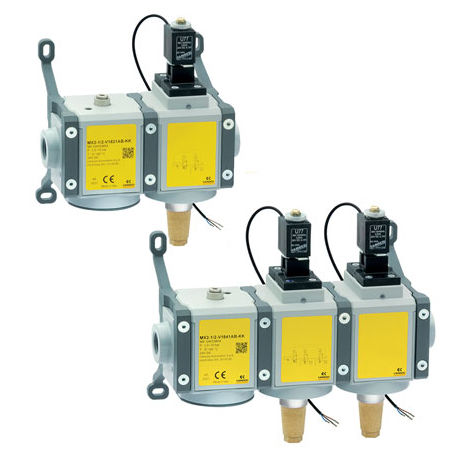

Soupape de sécurité à air MX SAFEMAX

Gà commande assistéeen ligne

Présentation
Dans cette configuration, en plus des caractéristiques des versions équipées uniquement d'électrovannes, la fonction de démarrage progressif (soft start) a été intégrée, permettant une introduction progressive de la pression dans le système. Son positionnement en amont des électrovannes permet, même en cas d'anomalie, de conserver le débit d'évacuation maximal. Grâce aux solutions de construction internes, il a été possible de maintenir la conception et les dimensions du produit standard ; aucune plaque d'interface supplémentaire n'est nécessaire. À noter : la vanne de sécurité seule ne suffit pas à garantir la fonction de sécurité. Son activation nécessite l'utilisation d'un dispositif de surveillance.

La Directive Machines (MD) 2006/42/CE établit les exigences de sécurité qu'une machine doit respecter pour protéger la santé des personnes lors de son utilisation. Les électrovannes de la Série MX SAFEMAX sont conformes à ISO 13849-1, concernant la conception sûre des systèmes de commande assurant des fonctions de sécurité.

Principales caractéristiques

• Conformité à la Directive Machines 2006/42/CE
• Intégration facile avec les unités FRL Série MX
• Solutions variées jusqu'au Niveau de Performance E
• Vanne de démarrage progressif intégrée
• Aucune plaque d'interface pour les connexions
• Bibliothèques Sistema

Orifices
G1/2

Caractéristiques / spécifications techniques

• Construction : Modulaire, compacte, type tiroir
• Orifices : G1/2
• Monta ge : En ligne, fixation murale (par colliers)
• Température de fonctionnement [°C] : -5 ÷ +60 °C
• Pression de service : Avec servo-pilote interne : 3,5 bar ÷ 10 bar
  Avec servo-pilote externe : 0,5 bar ÷ 10 bar (pilot 3,5 bar ÷ 10 bar, supérieur ou égal à la P de service)
• Débit : Version simple : 1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (débit libre) ; Version double : 1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (débit libre)
• Médium : Air filtré classe [7:4:4] selon ISO 8573-1. En cas d'utilisation d'air lubrifié, huile recommandée ISOVG32 et ne jamais interrompre la lubrification
• Caractéristiques de la bobine :
  Connexion : DIN EN 175 301-803-B
  Tension : 24V DC (±10%) 3,1W (ED 100%)
• Caractéristiques du capteur :
  Connexion : Avec fils, M8
  Tension de sortie : 10-28V DC
  Fonctionnement : Magnétorésistif
  Contact : N.O. PNP, signal ON avec électrovanne en position NF
  Intensité max. : version EX : 200 mA 0,65 W ; version UL : 100 mA 3 W ; version CE : 200 mA 5,5 W
• Conformité à la norme EN ISO 13849-1 :
  Niveau de performance atteignable (PL) : Version simple : catégorie 2, PLd ; Version double : catégorie 4, PLe
  B10d : 2.000.000 cycles
