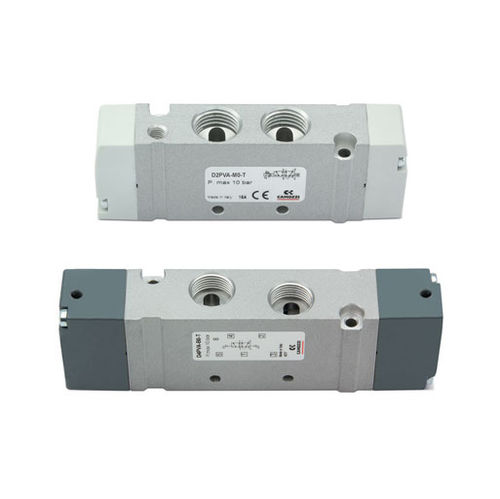

Bloc-vanne pneumatique D VA

à tiroir5/2 voies3/2

Description
Camozzi a développé une nouvelle série de vannes pour les applications à encombrement limité, où les organes de commande doivent être positionnés au plus proche de l'actionneur. Les vannes à filetage sur corps peuvent être utilisées individuellement ou assemblées sur un sub-base pour faciliter le nettoyage et la maintenance. Le corps en aluminium garantit une exploitation fiable en environnement industriel exigeant.

Caractéristiques principales

• Utilisation individuelle ou montage en collecteur parallèle
• Actionnement pneumatique et électrique (électrovanne)
• Débit jusqu'à 2000 Nl/min
• Corps en aluminium et capots d'extrémité en technopolymère
• Conçu pour installation dans des espaces réduits
• Connexion électrique également disponible avec connecteur M8

Vue fonctionnelle
Fonctions : 3/2 ; 2x3/2 ; 5/2 ; 5/3 voies. Sorties sur le corps pour montage individuel ou sur collecteur. Tailles : 10,5 mm, 16 mm, 25 mm.

Modèles / Variantes typiques

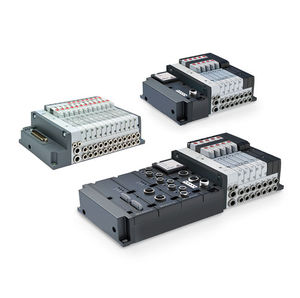

• Series D1-VA — Collecteur avec vannes, sorties sur corps - taille 10,5 (variantes pneumatique et électro/électrique)
• Series D2-VA — Collecteur avec vannes, sorties sur corps - taille 16 (variantes pneumatique et électro/électrique)
• Series D4-VA — Collecteur avec vannes, sorties sur corps - taille 25 (variantes pneumatique et électro/électrique)
• Sous-ensembles et modules de collecteur disponibles (Module X, Module Y, plaques obturatrices, différents raccords et connecteurs)

Téléchargements
Catalogue produit et documents de certification disponibles au format PDF dans les ressources produit.

Caractéristiques techniques

• Construction de la vanne : tiroir (spool)
• Fonctions : 3/2 NC/NO ; 2x3/2 NC/NO/NC+NO ; 5/2 ; 5/3 CC/CO/CP
• Matériaux : corps, tiroir, bases = aluminium ; capots d'extrémité = technopolymère ; joints = HNBR
• Orifices : M7 - G1/4 - G3/8
• Température de fonctionnement : 0°C à +50°C
• Milieu : air comprimé filtré et non lubrifié, ISO 8573-1:2010 classe [7:4:4] ; en cas de lubrification utiliser des huiles jusqu'à 32 cSt et la version avec servo-pilot externe
• Versions électriques : 24 V DC, tolérance ±10%
• Consommation électrique : 1 W
• Classe d'isolement : Classe F
• Indice de protection : IP65 avec connecteur EN 175301 C (actionnement "3"), IP65 avec connecteur M8 (actionnement "C"), IP40 avec micro-connecteur (actionnement "E")
