Bloc-vanne pneumatique D1

à tiroir3/22/2

Vue d'ensemble

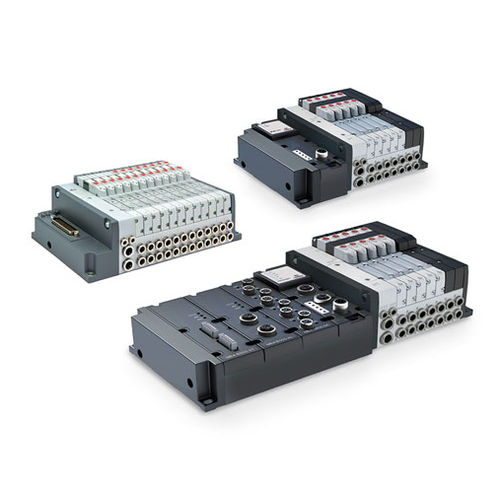

Îlots de vannes compacts, taille 1, disponibles en versions multipolaire et Fieldbus. Conçus pour fournir des fonctions pneumatiques et électriques dans des espaces restreints. Les versions Fieldbus sont compatibles avec PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT et IO-Link. Connecteur Sub-D multipolaire disponible en 25 ou 44 broches. Fonctions de vanne prises en charge : combinaisons 2x2/2, 2x3/2, 5/2 et 5/3 (CC, CO, CP).

Points clés

• Taille de vanne : 10,5 mm
• Empreinte compacte pour espaces restreints
• Subbases modulaires individuelles en technopolymère
• Grande possibilité d'extension électrique et pneumatique
• Flexibilité de connexion et d'échange des modules E/S
• Technologie COILVISION pour la surveillance des bobines
• Même subbase pour vannes monostables et bistables
• Possibilité de transmission des données opérationnelles via WLAN
• LED clignotantes signalant différents types de défauts de fonctionnement
• Disponible avec cartouches de raccordement pneumatique pour tubes en pouces
• Conformité ATEX possible pour zones à risque

Description du produit
Les îlots de vannes Série D offrent une solution modulaire lorsque des fonctions pneumatiques et électriques doivent être intégrées dans des espaces réduits. Les différentes options de connexion électrique permettent de réaliser des îlots avec un grand nombre de positions de vanne et des zones de pression distinctes. Les versions Fieldbus gèrent les entrées/sorties numériques et analogiques et autorisent le montage du couvercle Fieldbus après l'installation mécanique, permettant la configuration du code sans le couvercle de communication.

La section pneumatique accepte des modules électriques libres pour reconfigurer les E/S sans démonter l'îlot de la machine. Les petites dimensions, les débits élevés, les subbases pneumatiques et électriques individuelles, un système de connexion de subbase simple et des fonctions de diagnostic permanentes (y compris la surveillance de la bobine) rendent la Série D adaptée aux applications industrielles exigeantes. L'électronique installée dans la subbase et dans les modules de connexion Sub-D ou multi-série surveille en continu l'efficacité de la bobine. Les écarts par rapport aux conditions nominales (augmentation de la consommation, variation des temps de réponse, élévation de température) sont signalés par des clignotements LED distincts sur la vanne et par une alerte électrique vers l'API via le câble Sub-D ou directement via le protocole de communication avec les modules multi-série.

Résumé Fieldbus / Multipolaire
Fieldbus : compatible avec PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT et IO-Link. Multipolaire : connecteur Sub-D 25 ou 44 broches. Fonctions prises en charge : 5/2 (mono- et bi-stable), 5/3 (CC, CO, CP) et combinaisons multiples 2x3/2 et 2x2/2.

Caractéristiques techniques

• Section pneumatique — Construction de la vanne : Tiroir avec étanchéités
• Section pneumatique — Fonctions de vanne : 5/2 monostable et bistable ; 5/3 CC, CO, CP ; 2x3/2 NF ; 2x3/2 NO ; 1x3/2 NF + 1x3/2 NO ; 2x2/2 NF ; 2x2/2 NO ; 1x2/2 NF + 1x2/2 NO
• Section pneumatique — Matériaux : Tiroir : AL ; Étanchéités tiroir : HNBR ; Autres étanchéités : NBR ; Corps : AL ; Bouchons de tête : polymère ; Subbase taille 1 : polymère
• Section pneumatique — Raccordements : Tube Ø4 - Ø6 / Tube Ø5/32" - Ø1/4" ; Alimentation 1 : tube Ø8 - 5/16" ; Alimentation 12/14 : tube Ø4 - 5/32" ; Échappement 3 et 5 : tube Ø8 - 5/16" ; Échappement 82/84 : tube Ø4 - 5/32"
• Section pneumatique — Plage de température : 0 ÷ 50°C
• Section pneumatique — Qualité de l'air : Air comprimé, filtré et non lubrifié classe [7:4:4] selon ISO 8573-1:2010. Si lubrification requise, utiliser huiles max 32 cSt et version avec alimentation servo-pilot externe. Qualité de l'air servo-pilot : classe [7:4:4] (ne pas lubrifier).
• Section pneumatique — Taille de vanne : 10,5 mm
• Section pneumatique — Pression de service : -0,9 ÷ 10 bar (-0,7 ÷ 10 bar pour versions 2x3/2 et 2x2/2)
• Section pneumatique — Pression pilote interne : 3 ÷ 7 bar (voir graphique pilote pour 2x3/2 et 2x2/2)
• Section pneumatique — Pression pilote externe : Voir graphiques
• Section pneumatique — Débit : 250 Nl/min
• Section pneumatique — Position de montage : Toutes positions
• Section pneumatique — Indice de protection : IP65
• Section électrique — Versions : Multipolaire ; Multipolaire pour vannes toutes monostables
• Section électrique — Connecteur Sub-D : 25 ou 44 broches
• Section électrique — Absorption max (multipolaire) : 0,8 A (Sub-D 25 broches) ; 1,5 A (Sub-D 44 broches)
• Section électrique — Tension d'alimentation : 24 V DC ±10%
• Section électrique — Nombre max de bobines pilotables (exemples) : 22 bobines sur 11 positions (Sub-D 25 broches) jusqu'à 38 bobines sur 19 positions (Sub-D 44 broches) ; autres configurations possibles selon connecteur
• Section électrique — LED de signalisation : Multipolaire : vert = présence tension, rouge = anomalie. Vanne : jaune = présence tension, jaune clignotant = défaut de fonctionnement
• Version Fieldbus — Données générales : Voir section modules multi-série pour détails
• Version Fieldbus — Absorption max : 2,5 A
• Version Fieldbus — Tension d'alimentation : 24 V DC ±10% alimentation logique et 24 V DC ±10% alimentation puissance
• Version Fieldbus — Nombre max de bobines pilotables : 128 bobines sur 64 positions de vanne
• Version Fieldbus — E/S numériques et analogiques max : Entrées numériques max 128 ; Entrées analogiques max 16 ; Sorties numériques max 128 ; Sorties analogiques max 16
• Version IO-Link — Bobines max : 64 bobines sur 32 positions de vanne
• Version IO-Link — Type de port : Classe B
• Conformité et certifications : REACH, RoHS ; EMC ; ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C (sur demande pour multipolaire) ; UL
