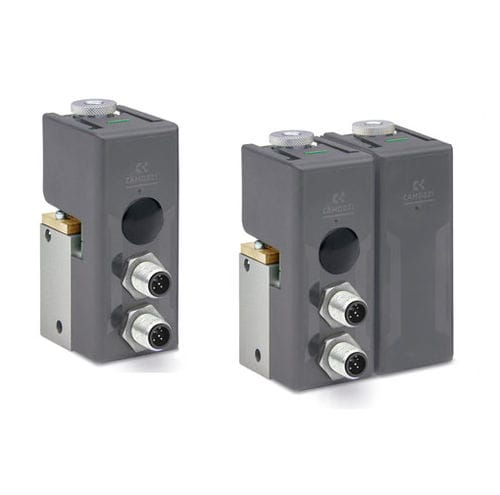

Régulateur de débit proportionnel OF series

en boucle ferméepour gazpour oxygène

Présentation
Le contrôleur proportionnel Open Frame (Series OF) est un système modulaire pour la commande proportionnelle de la pression, du débit et de la position. Le système est composé de deux modules de base : Head et Expansion. Le contrôleur Open Frame peut être configuré pour fournir des solutions clé en main, réduisant les temps d'assemblage et la complexité du système. Les différents modules Head et Expansion peuvent être combinés et pilotés via des communications série simples. La plateforme assure un contrôle en boucle fermée du débit, de la pression et de la position et convient aux applications Industrie 4.0.

Caractéristiques principales

• Contrôle de débit en boucle fermée
• Compatibilité d'utilisation avec l'oxygène (options de niveau de propreté spécifiques)
• Composé de deux modules de base :
  • Head
  • Expansion
• Solutions personnalisées et clé en main
• Interfaces : Analogique, CANopen ou IO-Link

Applications
Les applications typiques incluent le mélange de différents gaz et la gestion de pressions différentes dans diverses parties d'une machine. Secteurs adaptés : assemblage et robotique, production automobile, électronique, transformation et conditionnement alimentaires, sciences de la vie, machines-outils et systèmes de production, papier et impression, plastique et caoutchouc, textile, travail du bois, verrerie, et plus encore.

Détails produit
Construction : Modulaire, compacte, actionnée directement
Nombre de voies : 2/2 voies ; 3/3 voies ; Parallèle
Débit : Max. 90 Nl/min
Fluide : Air comprimé, gaz inertes et oxygène. Filtration selon ISO 8573-1 classe [7:4:4]
Pression d'alimentation [bar] : -1 ÷ 10 bar
Pression de service : -1 ÷ 10 bar
Orifices : G1/8
Matériaux : Joints : FKM
Position de montage : N'importe quelle position
Entrée analogique : 0-10 V ou 4-20 mA
Sortie analogique : 0-10 V
Tension d'alimentation, Courant absorbé : 24 VDC 0.3A ou 12 VDC 0.6A (Head ou Expansion Module)
Interface BUS : CANopen CiA 301 ; IO-Link (type de connexion portclass B)
Indice de protection : IP20
Hystérésis : Version contrôle pression ≤ 3%FS ; version contrôle débit ≤ 2%FS
Répétabilité [% FS] : Version contrôle pression ≤ 1%FS pour pressions < 1 Bar ≤ 2%FS ; version contrôle débit ≤ 2%FS
Résolution : Version contrôle débit ≤ 2%FS
Linéarité : Version contrôle pression ≤ 2%FS ; version contrôle débit ≤ 5%FS
Température ambiante (min et max °C) : 0 ÷ 60°C (basse température sur demande)
Poids : 300 g par module

Spécifications techniques

• Construction : Modulaire, compacte, actionnée directement
• Nombre de voies : 2/2 voies ; 3/3 voies ; Parallèle
• Débit max. : 90 Nl/min
• Compatibilité fluide : Air comprimé, gaz inertes et oxygène (ISO 8573-1 classe 7:4:4)
• Pression d'alimentation / de service : -1 à 10 bar
• Orifices : G1/8
• Joints : FKM
• Montage : N'importe quelle position
• Entrée analogique : 0-10 V ou 4-20 mA
• Sortie analogique : 0-10 V
• Tension d'alimentation / Courant : 24 VDC 0.3A ou 12 VDC 0.6A (Head ou Expansion)
• Interfaces BUS : CANopen CiA 301 ; IO-Link (portclass B)
• Protection : IP20
• Hystérésis / Répétabilité / Résolution / Linéarité : comme spécifié ci‑dessus
• Température de fonctionnement : 0 ÷ 60 °C (basse température sur demande)
• Poids : 300 g (module unique)
