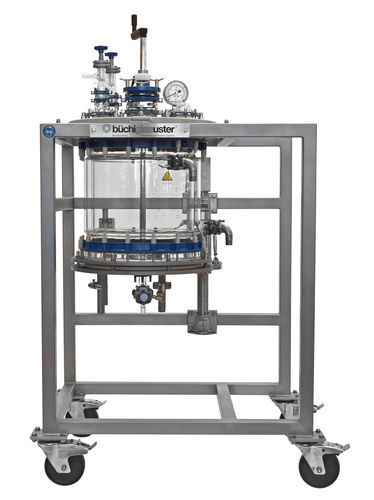

Filtre sécheur à liquide

de solidestissusous vide

Présentation
Les filtres Nutsche Büchi en verre destinés aux installations pilotes, kilo-labs et laboratoires d'industrialisation. Systèmes mobiles et stationnaires avec cuves de 10 à 300 L, conçus pour la séparation solide/liquide, la filtration, le séchage et les opérations d'aval en environnements corrosifs ou en atmosphère inerte.

Caractéristiques techniques (tableau)
Volumes cuve: 10, 30, 50, 100, 140, 300 L
Pression de service: vide total (-1,0 bar FV) à +0,5 bar
Température: -60 °C à +150 °C (options jusqu'à 200 °C)
Toile filtrante: maille 8–115 µm
Matériaux: verre borosilicate 3.3, PTFE, PFA, ETFE

Applications typiques

• Filtration / Séparation
• Synthèse peptidique en phase solide (SPPS)
• Séchage
• Chromatographie
• Purification
• Extraction au solvant (extraction du cannabis)
• Cristallisation
• Extraction de cannabinoïdes
• Échange d'ions
• Purification d'extraits de cannabis
• Synthèse de peptides
• Winterization des extraits

À propos du filtre Nutsche
Les filtres Nutsche Büchi permettent une séparation solide/liquide contrôlée sous vide ou légère surpression et peuvent être intégrés aux réacteurs pour la séparation après synthèse. La pâte est introduite dans le filtre; les solides sont retenus par la toile filtrante qui forme un gâteau, tandis que le filtrat s'écoule par la vanne de fond. La durée de filtration peut être réduite en compactant ou en lissant le gâteau à l'aide de l'agitateur réglable en hauteur. Le retrait du gâteau s'effectue par le dessus après ouverture du couvercle et abaissement de la cuve grâce à l'ascenseur; ce dispositif permet également l'accès à la toile pour nettoyage ou remplacement. Des options en matériaux inertes et des variantes étanches/à confinement permettent le traitement en atmosphère inerte et la compatibilité avec une large gamme de solvants et d'acides. Des versions clean-room et haute-containment sont disponibles pour exigences réglementaires ou process spécifiques.

Package standard

• Cuve de filtration en verre
• Platine de couvercle revêtue ETFE avec raccords pour alimentation de la pâte, azote, etc.
• Plaque de fond en PTFE avec toile filtrante
• Armature mobile en acier inoxydable avec dispositif de levage
• Haute résistance à la corrosion
• Composants conformes FDA
• Compatible cGMP
• Documentation complète fournie

Options standard

• Agitateur manuel en acier inoxydable, Hastelloy ou avec revêtement inerte
• Réducteur/moteur ATEX avec variation de vitesse
• Conception adaptée CIP
• Double enveloppe pour chauffage (séchage)
• IQ / OQ / PQ

Caractéristiques / spécifications techniques

• Volumes disponibles: 10, 30, 50, 100, 140, 300 L
• Plage de pression: vide total (-1,0 bar FV) à +0,5 bar
• Plage de température: -60 °C à +150 °C (jusqu'à 200 °C selon configuration)
• Toile filtrante: maille 8–115 µm
• Matériaux principaux: verre borosilicate 3.3, PTFE, PFA, revêtements ETFE
• Armature mobile en acier inoxydable avec dispositif de levage pour manutention de la cuve et de la plaque de fond
• Options: entraînements ATEX, agitateur pneumatique ou réglable en hauteur, double enveloppe de chauffage, conceptions CIP-ready
• Conformités: cGMP, composants FDA-conformes; documentation complète disponible
