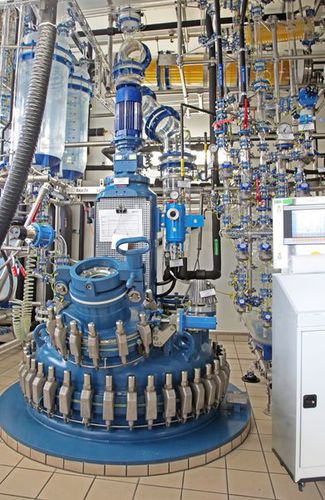

Réacteur à cuve agitée Sistemas de reatores em escala de produção

pour l'industrie chimiquepour la plasturgiede process

Résumé
Buchiglas conçoit et fournit des systèmes complets de réacteurs à l'échelle de production pour des procédés chimiques et pharmaceutiques, avec des capacités nominales de 250 à 10 000 L. Les ensembles associent des cuves en acier émaillé (ou Hastelloy®) à des superstructures en verre borosilicaté 3.3 et au système breveté de tuyauterie flexible buchiflex, en tenant compte des exigences cGMP et ATEX.

Réacteur (récapitulatif)
Type : réacteur en acier émaillé / glass-lined (type DIN AE / BE)
Plages de volume : 250 – 10 000 L
Pression (superstructure de distillation en verre) : -1,0 (vide total) à +0,5 bar (possibilité de pressions supérieures dans le réacteur via vannes de dérivation)
Température : -60 °C (jusqu'à -90 °C en conceptions spéciales) à +200 °C
Matériaux : verre borosilicaté 3.3, acier émaillé, PTFE, PFA, Hastelloy® (C22/C276), tantale, titane, SiC

Points techniques et d'ingénierie
Les systèmes associent des cuves en acier émaillé ou en Hastelloy® à des têtes de distillation en verre borosilicaté pour offrir des circuits résistants à la corrosion et une visibilité visuelle des procédés à l'échelle de production. L'ingénierie privilégie la personnalisation complète des équipements auxiliaires (dosage, pesage, récupération des solvants), l'intégration modulaire, la réduction des temps de changement de campagne et des assemblages facilitant la maintenance grâce au buchiflex.

Applications types

• Synthèse chimique (organique et inorganique)
• Extraction et évaporation
• Purification et cristallisation
• Distillation, reflux et distillation azéotropique
• Réactions cryogéniques / basse température
• Récupération, recyclage et purification des solvants et acides
• API et HPAPI
• Agrochimiques, produits chimiques fins et de spécialité
• Arômes, parfums, pigments et colorants
• Détergents, revêtements, adhésifs
• Produits chimiques pour l'électronique et les semi-conducteurs
• Polymères spéciaux, produits chimiques pour batteries, catalyseurs, métaux précieux

Caractéristiques et avantages clés

• Personnalisation complète : intégration sur mesure du réacteur, des pompes doseuses, des systèmes de pesage et des unités auxiliaires selon le procédé.
• Tuyauterie flexible : système buchiflex (DN15 – DN150) pour raccordements sans contraintes et changements rapides.
• Résistance à la corrosion : combinaisons de matériaux (acier émaillé ou Hastelloy®, verre borosilicaté, fluoropolymères, céramiques) adaptées aux milieux agressifs.
• Visibilité des procédés : superstructures en verre permettant la surveillance visuelle à l'échelle industrielle.

Spécifications techniques

• Volume : >250 – 10 000 L (types DIN AE / BE)
• Pression (superstructure verre) : -1,0 à +0,5 bar (options pour pression plus élevée dans le réacteur)
• Température : -60 °C (jusqu'à -90 °C sur conception spéciale) à +200 °C
• Matériaux : verre borosilicaté 3.3, acier émaillé, PTFE, PFA, Hastelloy® (C22/C276), tantale, titane, SiC
• Tuyauterie : buchiflex DN15 – DN150
• Conception : compatible cGMP et options ATEX
