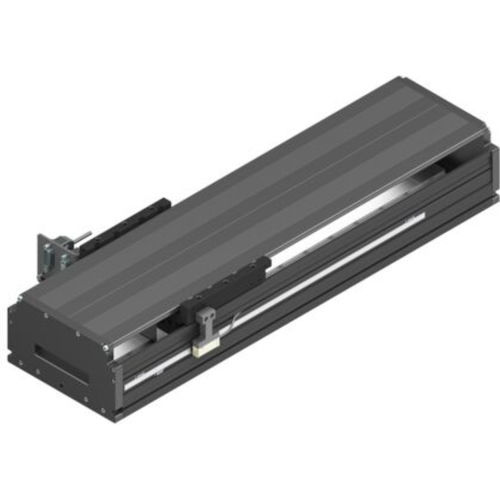

Moteur linéaire triphasé LMM-140-NN-1

ironcore

Module de moteur linéaire LMM. Calibre LMM-140. Course de déplacement maximale smax 1 444 mm. Moteur linéaire à noyau de fer Description du produit Module de moteur linéaire LMM-140-NN-1 Taille = 140 Longueur (L) = 1616 mm Course de déplacement maximale = 1444 mm Version = MA01 - avec moteur linéaire Guidage = 001 - Corps principal avec guidage à billes sur rails Entraînement = 032 - Moteur linéaire à noyau de fer, type IC-150B-050-W2 Plateau = 032 - Longueur du plateau 132 mm Protection = 001 - avec tôle de protection Système de mesure de longueur = 005 - optique, absolu, résolution 0,05 µm, BiSS-C interface Lubrification = LSS - lubrification standard Documentation = 001 - Contrôle d’extrémité standard Spécifications Caractéristiques du produit - Calibre [mm] LMM-140 Type de moteur Moteur linéaire à noyau de fer Moteur IC-150B-050-W2 Masse étrangère en mouvement maximale autorisée mex max [kg] 10.0 Longueur L [mm] 1616.0 Largeur [mm] 140.0 Hauteur [mm] 74.0 Course de déplacement maximale smax [mm] 1444.0 Accélération maximale amax [m/s²] 250.0 Vitesse linéaire maximale admissible vmax [m/s] 5.0 Force nominale permanente FdN à 100 °C [N] 69.0 Force maximale [N] 242.0 Indication : force maximale Force et courant maximaux : Durée d’utilisation de 4 % et durée d’1 seconde Capacité de charge dynamique guidage Cgw [N] 32035 Capacité de charge en torsion dynamique Mt [Nm] 1394.0 Courant maximal [A] 12.7 Moment longitudinal dynamique ML [Nm] 1217.0 Masse propre en mouvement mca [kg] 1.9 Courant permanent à 100 °C [A] 3.3 Poids [kg] 21.9 Constante contre-électromotrice KEMK [Vs/m] 17.4
