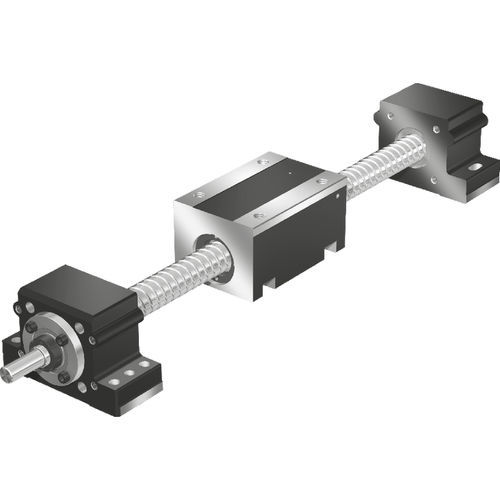

Unité de guidage linéaire à billes AOK series
de précisionen acieren aluminium

unité de guidage linéaire à billes
unité de guidage linéaire à billes
unité de guidage linéaire à billes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à billes
Autres caractéristiques
de précision, en aluminium, en acier
Longueur de rail

Max: 5 000 mm (196,85 in)

Min: 3 000 mm (118,11 in)

Description

Unités d'entraînement de type ouvert avec vis à billes AOK -AOK Les unités d'entraînement en format ouvert sont des axes d'entraînement prêts à être installés, composés d'un entraînement par vis à billes avec écrous et coussinets, ainsi que d'un logement pour écrou en option - Trois tailles coordonnées dans toute longueur jusqu'à Lmax. - Une version avec palier fixe et flottant ou également avec palier fixe uniquement est disponible - Entraînement par vis à billes de précision en version laminée selon la norme DIN 69051 : vis disponible dans la classe de tolérance T5 ou T7, différentes versions d'écrous à choisir en fonction de la taille et du pas, trois précharges différentes à choisir (C1, C2 et C3) - Les coussins sont disponibles en aluminium ou en acier Caractéristiques - Installation rapide et alignement facile de l'unité d'entraînement grâce aux bords de référence usinés sur le boîtier de l'écrou et le bloc de l'oreiller - Des vitesses de déplacement élevées grâce à des câbles de grande taille et une précision élevée sur de grandes longueurs - Les écrous peuvent être sélectionnés en option avec l'unité de lubrification frontale pour des intervalles de lubrification plus longs - Flexible grâce à des options sélectionnables - Montage simple du moteur grâce à un évidement et un filetage de centrage - Structurer clairement les données techniques de l'unité complète comme un "système de mouvement linéaire sans guide linéaire" - Plaque signalétique avec paramètres pour un démarrage facile - Disponible avec et sans paliers flottants - Fixation du moteur par support et accouplement ou entraînement latéral par courroie crantée - Servo-moteur Rexroth (MS2N/MSM) Pièces jointes - les accessoires de moteur avec support et accouplement ou par entraînement latéral par courroie crantée - des kits de montage pour les moteurs selon les exigences du client - des servomoteurs sans entretien avec frein sélectionnable et retour d'information intégré

---
