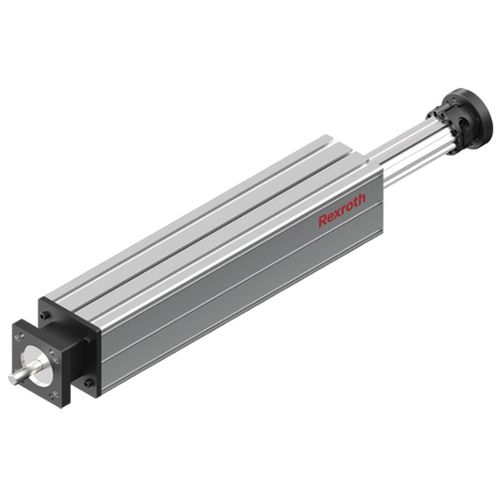

Module linéaire à vis à billes VKK-050-NN-1

en profilé aluminiummono-axecompact

Module de déplacement avec vis à billes VKK, taille 50 Description du produit Profilé d’aluminium extrêmement compact (corps principal) avec guidage à billes sur rails sans jeu Vis à billes de précision intégrée (KGT) de classe de tolérance 7 avec système d’écrous sans jeu Spécifications Caractéristiques du produit - Calibre [mm] VKK-050 Version axes linéaires Vis à billes Course de déplacement maximale smax [mm] 378.0 Indication : course de déplacement maximale admissible Course de déplacement max. (sans soufflet) pour la longueur maximale. Accélération maximale amax [m/s²] 27.0 Vitesse linéaire maximale admissible vmax [m/s] 1.16 Indication : vitesse admissible maximale vmax pour toutes les longueurs Longueur maximale Lmax [mm] 480.0 Capacité de charge dynamique guidage Cgw [N] 6950 Capacité de charge dynamique palier fixe Cfb [N] 4000 Capacité de charge dynamique filetage à billes Cbs [N] 3800 Capacité de charge en torsion dynamique Mt [Nm] 97.0 Moment longitudinal dynamique ML [Nm] 61.0 Moment de torsion maximal admissible Mt max [Nm] 48 Moment longitudinal maximal admissible ML max [Nm] 30 Température ambiante admissible avec servomoteur Rexroth (min. … max.) 0 °C ... 40 °C Indication température ambiante autorisée avec servomoteur Rexroth (min. ... max.) Réductions de performances à partir de 40 °C Température ambiante admissible mécanique (min. … max.) -10 °C ... 60 °C Indication température ambiante autorisée mécanique (min … max) Pas de dépassement du point de rosée par le bas Poids [kg] 0
