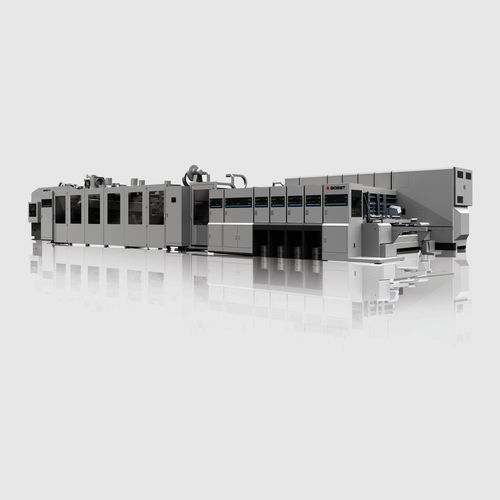

Machine de transformation NOVAFFG

Présentation
Le NOVAFFG est une machine de conversion RSC en ligne conçue pour la production efficace de boîtes ondulées de taille moyenne à grande. Son implantation compacte et son empattement optimisé facilitent l'intégration en usine tout en offrant des cadences jusqu'à 18 000 boîtes par heure selon configuration.

Avantages clés

• Adaptée à la production de RSC moyenne à grande
• Technologie de conversion en ligne avec maintenance réduite
• IHM intuitive avec écran tactile couleur pour une exploitation simple
• Mise en route rapide et cadence jusqu'à 18 000 boîtes/h
• Empreinte au sol réduite et implantation d'usine optimisée
• Consommation énergétique optimisée

Rapport prix/performances opportuniste

• Qualité de pliage et de rainage précise et constante
• Temps de réglage réduit grâce à Posilock® et à l'extension automatique du rabat de colle
• Options de massicotage flexibles : massicot supérieur ou inférieur
• Production de paquets régulière et sans à-coups

Caractéristiques

• Alimentation précise pour types de cannelures de l'E-flute au double wall avec peu de pièces d'usure
• Extension de rabat de colle automatisée et Posilock® pour positionnement rapide ; changement d'outil de découpe en moins de 2 minutes
• Massicot supérieur pour meilleure évacuation des chutes ou massicot inférieur pour rainages transversaux internes ; rectification d'enclume en option
• Commande ergonomique : première feuille vendable, IHM graphique couleur, contrôle complet de la machine
• Bobineur robuste avec 4 paires d'arbres et rainage en 3 étapes ; galet de jaugeage formé à l'angle de pliage et courroies inférieures motorisées indépendamment pour réduire le fish-tailing
• Empreinte optimisée : transmission par train d'engrenages de l'alimentation au massicot et aspiration pilotée selon les dimensions du panneau
• Gestion des paquets fluide : éjecteur supérieur, système d'amortissement sur butée avant, réglage opérateur de la vitesse de calage arrière et trois ventilateurs longitudinaux

Spécifications produit
Matériaux traités | Carton ondulé : 1,2 - 9 mm (1)
Type de cannelure | A, B, C, D, E, AB, AC, BC, EB, Simple, Double (1)
Capacité - Vitesse (boîtes/h) | 15000 | 18000 boîtes/h
Impression - Taille d'impression | max 890 x 2380 mm
Tailles de feuille - Longueur “L” | 600 - 2545 mm
Tailles de feuille - Largeur “l” | 280 x 890 mm
Dimensions - Longueur | 19,2 m
Dimensions - Largeur | 5,3 m
Dimensions - Hauteur | 2,9 m

Notes
(1) Selon les propriétés du matériau

Caractéristiques techniques

• Matériau travaillé : carton ondulé, épaisseur 1,2–9 mm
• Types de cannelures acceptés : A, B, C, D, E, AB, AC, BC, EB, Simple, Double
• Vitesses maximales : 15 000 ou 18 000 boîtes/h (selon utilisation)
• Taille maximale d'impression : 890 x 2380 mm
• Longueur de feuille (L) : 600 – 2545 mm
• Largeur de feuille (l) : 280 x 890 mm
• Empreinte / dimensions machine : Longueur 19,2 m · Largeur 5,3 m · Hauteur 2,9 m
• Améliorations de réglage : Posilock® pour positionnement et verrouillage rapide ; extension automatique du rabat de colle
• Options de découpe : massicot supérieur ou inférieur ; système de rectification d'enclume
• Alimentation et pliage : slotter robuste (4 paires d'arbres, rainage en 3 étapes), galet de jaugeage, courroies inférieures à motorisation indépendante
• Manipulation des paquets : éjecteur supérieur, amortissement sur butée avant, contrôle de la vitesse de calage arrière, 3 ventilateurs pour stabilisation
