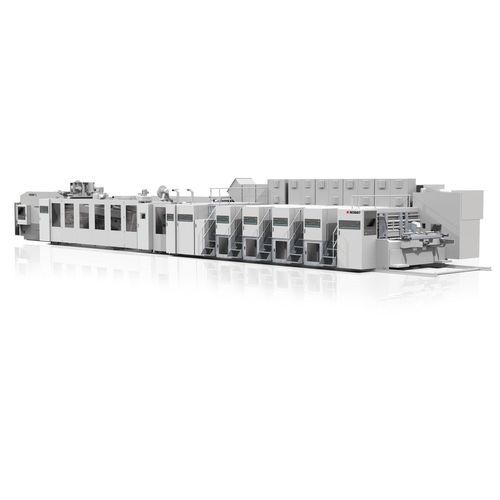

Ligne de confection en carton VISIONFFG

automatiqueassistée par ordinateur

Aperçu
Le VISIONFFG Rapidset est une ligne complète de transformation RSC conçue pour la production en ligne, du prefeeder au palettiseur. Elle intègre l'impression flexo, la découpe/fustellage et la plieuse-colleuse avec des fonctions de réglage rapide pour garantir la géométrie et la qualité d'assemblage des boîtes.

Avantages clés

• Conversion inline complète : de l'alimentation automatique au palettisage, réduisant les manipulations manuelles.
• Débit élevé : mise en place et exploitation facilitées, jusqu'à 18 000 feuilles/h.
• Production économique de boîtes avec contrôle du pliage et maintien de la résistance.

Caractéristiques

• Séquence de conversion complète : prefeeder → flexo/impression → rainurage/fustellage → plieuse-colleuse → palettiseur.
• Système Rapidset pour changement rapide des plaques d'impression et tension automatique des plaques.
• Découpeuse supérieure avec Posilock® pour positionnement et verrouillage rapides ; temps de changement d'outil réduit.
• Rainureuse avec système de pré-découpe en 3 étapes pour limiter les déchirures et extension de la langue de colle automatisée avec large plage d'ajustement.
• Conception de la plieuse-colleuse : contrôle constant des jeux via des cylindres de jauge profilés et courroies inférieures motorisées indépendamment pour réduire le déport (fishtailing).
• Gestion des paquets : éjecteur compteur supérieur et système d'empilage, amortissement à la butée avant et soufflettes pour un comptage précis à la vitesse nominale.
• Interface opérateur : écran tactile couleur HMI pour une exploitation intuitive et un contrôle complet.

Spécifications produit
Matériaux traités : carton ondulé — de 1,2 à 9 mm (1)
Types de cannelures : Simple, Double A, B, C, D, E, AB, AC, BC, EB (1)
Capacité - Vitesse : 18 000 feuilles/h
Format d'impression : 890 x 2380 mm
Longueur de feuille “L” : 600 à 2545 mm
Largeur de feuille “l” : 280 à 890 mm
Dimensions — Longueur : 24,6 m
Dimensions — Largeur : 6,3 m
Dimensions — Hauteur : 2,9 m

Remarques
(1) Les valeurs peuvent varier selon la configuration.

Spécifications techniques

• Ligne de conversion complète : prefeeder → flexo/impression → rainurage/fustellage → plieuse-colleuse → palettiseur.
• Changement de plaque d'impression Rapidset pour réduire les temps d'arrêt.
• Système de verrouillage de matrice Posilock® pour des changements rapides d'outils.
• Alimentation sans écrasement de la bande avant pour garantir la résistance des boîtes.
• Options de coupeuse supérieure et inférieure pour plus de flexibilité de production.
• Système de meulage d'enclume disponible.
• Extension automatique de la langue de colle avec large plage d'ajustement.
• Courroies inférieures de pliage à motorisation indépendante pour minimiser le fishtailing.
