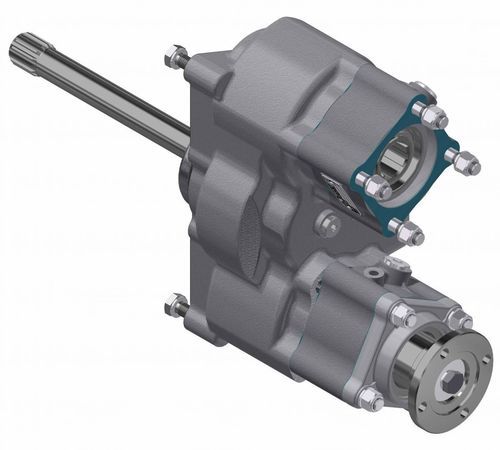

Prise de force pour applications lourdes 1029950 Rear Pneumatic

fort couple

Description
Prise de force indépendante à double sortie, engrenage constant, rapport interne 1:1,60. Enclenchement pneumatique. Montage arrière (9 boulons - fenêtre de la boîte de vitesses). Options : contacteurs de passage et interrupteur de pression.

Rapports de boîte
Rapport moteur vers PTO :
12TX TD : 1410 / 1610 / 1810 / 2010 / 2210 / 2420 / 2620 / 2820 — 16.69-1.0 — 1:1.22
12TX TO : 1610 / 1810 / 2010 / 2210 / 2410 / 2610 / 2820 / 3020 / 3220 / 3420 — 12.92-0.77 — 1:2.02
16TX TD : 1640 / 1840 / 2040 / 2240 / 2440 / 2640 / 2840 — 17.94-1.0 — 1:1.15
16TX TO : 1840 / 2040 / 2240 / 2440 / 2640 / 2840 / 3040 / 3240 / 3440 — 14.68-0.82 — 1:1.73

Informations complémentaires

• Couple (Nm) : 500
• Couple max. cont. (les deux sorties ensemble) : 600 Nm
• Puissance (1000 tr/min) : 70 C.V // 53 kW
• Sens de rotation (Pompe) : horaire
• Sens de rotation (Bride) : anti-horaire
• Poids (Kg) : 15
• Position de montage : Arrière
• Note A : Raccord d'air, filetage 1/8 BSP
• Note B : Rotation
• Note C : Bouchon de vidange d'huile
• Note D : Entraînement par bride
• Note E : Contacteur de passage. P/N 9024999
• Note F : Pressostat. P/N 100070018
• Options de boîte : 12TX-2610TO-12.92-0.77, 16TX-2640TD-17.94-1.0, 12TX-2620TD-16.69-1.0, 16TX-2640TO-14.68-0.82, 12TX-2820TD-16.69-1.0, 16TX-2840TD-17.94-1.0, 12TX-2820TO-12.92-0.77, 16TX-2840TO-14.68-0.82, 12TX-3020TO-12.92-0.77, 16TX-3040TO-14.68-0.82, 12TX-3220TO-12.92-0.77, 16TX-3240TO-14.68-0.82, 12TX-1410TD-16.69-1.0, 12TX-3420TO-12.92-0.77, 16TX-3440TO-14.68-0.82, 12TX-1610TD-16.69-1.0, 16TX-1640TD-17.94-1.0, 16TX-2410TO-12.92-0.77, 12TX-1610TO-12.92-0.77, 16TX-1840TD-17.94-1.0, 12TX-1810TD-16.69-1.0, 16TX-1840TO-14.68-0.82, 12TX-1810TO-12.92-0.77, 16TX-2040TD-17.94-1.0, 12TX-2010TD-16.69-1.0, 16TX-2040TO-14.68-0.82, 12TX-2010TO-12.92-0.77, 16TX-2240TD-17.94-1.0, 12TX-2210TD-16.69-1.0, 16TX-2240TO-14.68-0.82, 12TX-2210TO-12.92-0.77, 16TX-2440TD-17.94-1.0, 12TX-2420TD-16.69-1.0, 16TX-2440TO-14.68-0.82

Caractéristiques / spécifications techniques

• SKU : 1029950
• Type : Prise de force indépendante, double sortie, engrenage constant
• Rapport interne : 1:1,60
• Commande : Pneumatique
• Montage : Arrière, 9 boulons (fenêtre de la boîte)
• Équipements optionnels : Contacteur de passage (P/N 9024999) ; Pressostat (P/N 100070018)
• Couple (Nm) : 500
• Couple continu max. (les deux sorties) : 600 Nm
• Puissance (1000 tr/min) : 70 C.V // 53 kW
• Sens de rotation (Pompe) : horaire
• Sens de rotation (Bride) : anti-horaire
• Poids : 15 Kg
• Raccord d'air : filetage 1/8 BSP
• Bouchon de vidange : oui
• Entraînement par bride : oui
• Options de boîte disponibles : voir la liste ci-dessus
