Prise de force pour applications lourdes 102K_03

Description

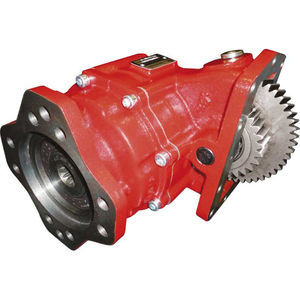

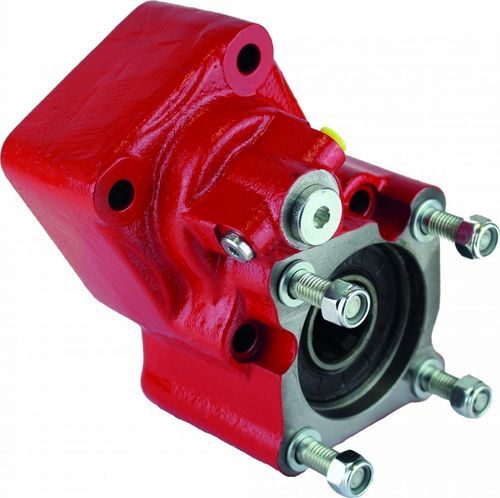

Prise de force arrière 102K_03 destinée à un montage arrière, équipée d'un 5ème boulon de support pour un meilleur maintien des pompes lourdes (compatible ZF Ecosplit, Astronic et TraXon) via des brides intégrées. Commande pneumatique ; sortie pompe ISO 4 boulons orientée ; rotation de la pompe : horaire.

Rapport interne / Performances
Rapport interne | 1: 1,8 | 1: 1,5 | 1: 1,3
Couple max. (continu) | 350 | 400 | 450
Couple max. (intermittent) | 490 | 560 | 630
Puissance (1000 tr/min) | 75 C.V // 56 kW | 85 C.V // 64 kW | 96 C.V // 72 kW

Annexe 1 — Exemples rapport boîte de vitesses vers PTO
Exemples tirés des tableaux : BOÎTE S5-50 : 5.30 -> 1,175 ; 5.50 -> 1,107 ; 6.20 -> 0,981 ; 6.61 -> 0,918 ; 8.02 -> 0,76. BOÎTE S6-65 : 6.37 -> 1,17 ; 6.70 -> 1,116 ; 7.40 -> 1,012 ; 9.00 -> 0,832. D'autres séries S6 et combinaisons GV/GPA sont détaillées dans les tableaux.

Annexe 2 — Exemples rapport boîte de vitesses vers PTO
Jeu alternatif d'exemples : S5-50 : 5.30 -> 1: 0,979 ; 5.50 -> 1: 0,923 ; 6.20 -> 1: 0,818 ; 6.61 -> 1: 0,765 ; 8.02 -> 1: 0,633. S6-65 : 6.37 -> 1: 0,975 ; 6.70 -> 1: 0,93 ; 7.40 -> 1: 0,843 ; 9.00 -> 1: 0,693. Voir les tableaux complets pour toutes les variantes.

Annexe 3 — Exemples rapport boîte de vitesses vers PTO
Troisième jeu d'exemples : S5-50 : 5.30 -> 1: 0,849 ; 5.50 -> 1: 0,800 ; 6.20 -> 1: 0,709 ; 6.61 -> 1: 0,663 ; 8.02 -> 1: 0,549. Des exemples supplémentaires pour les séries S6 et les combinaisons GV/GPA figurent dans la documentation produit.

Remarques et tableaux complémentaires
La fiche produit comprend des tableaux détaillés de rapports boîte-vers-PTO couvrant de nombreux modèles de boîtes (S5-50, S5-90GP, S6-65, S6-66, S6-70, S6-75, S6-80, S6-90 et plusieurs sous-variantes). Les tableaux indiquent les valeurs high/normal/low et les combinaisons spécifiques (par ex. avec codes GV/GPA) pour choisir le bon rapport PTO selon la configuration de boîte.

Caractéristiques techniques

• Position de montage : Arrière
• Rotation pompe : Horaire
• Poids (Kg) : 11,45
• Anciens codes : 1029002, 1029102, 1029202, 1029003, 1029103, 1029203
• Exemples de boîtes listées : S5-50 (5.30, 5.50, 6.20, 6.61, 8.02), S5-90GP, S6-65 (6.37, 6.70), S6-70 (6.8, 7.36, 7.92, 9.03), S6-80, S6-90 et variantes
• Note A : Raccord air, pas 1/8" BSP
• Note B : Rotation (référence)
• Note C : Bouchon de vidange d'huile
• Note D : Contacteur de passage (9024999)
• Note E : Pressostat P/N 100070018
• Interface pompe : Sortie pompe ISO 4 boulons orientée (brides intégrées pour pompes lourdes)
