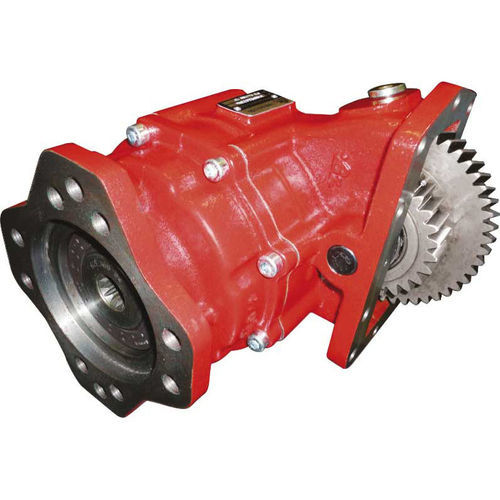

Prise de force avec embrayage à disque 3131 Series

fort couplepour applications lourdespour camion

Présentation du produit
La série 3131 de Bezares est une prise de force (PTO) robuste conçue pour les applications de pompage exigeantes sur véhicules et équipements. Elle fournit un couple intermittent jusqu'à 500 lb·ft et un exemple de puissance jusqu'à 97 HP à 1000 tr/min. L'unité utilise une conduite pression simple et une lubrification interne pour simplifier l'installation. Un large choix de rapports et de sorties est disponible, y compris l'option pompe arrière (modèle 3131RP).

Principales caractéristiques

• Carters dimensionnés pour résister aux applications à couple élevé.
• Capot de solénoïde orientable sur le carter PTO pour améliorer le dégagement en installations compactes.
• Lubrification interne réduisant le temps de montage, prolongeant la durée de vie des paliers et abaissant la température de fonctionnement.
• Toutes les durites, la visserie et le câblage nécessaires à l'installation sont fournis.
• La version 3131RP est conçue pour une sortie pompe arrière.
• Le matériau du bloc embrayage est spécifié pour un engagement progressif et une longue durée de service.

Concurrentiel avec
Muncie CS41 et Chelsea 870 ; Muncie CS10 (profil amélioré) et Chelsea 859.

Courbes de couple
Jusqu'à 500 lb·ft (valeurs intermittentes selon le rapport).

Applications typiques
Applications de pompes pour grandes carrosseries et pompes montées sur véhicules lourds.

Rapport moteur-vers-PTO (données)
Tableau rapport moteur-PTO (colonnes séparées par |) :
RAPPORT INTERNE | SERVICE INTERMITTENT (Couple Lb. FT | Puissance HP À 500 t.r.p.m. | Puissance HP À 1000 t.r.p.m.) | SERVICE CONTINU (Couple Lb. FT | Puissance HP À 500 t.r.p.m. | Puissance HP À 1000 t.r.p.m.)
50% (B) | 500 | 48 | 97 | 400 | 39 | 78
58% (C) | 500 | 48 | 97 | 400 | 39 | 78
68% (E) | 450 | 44 | 88 | 360 | 35 | 70
78% (G) | 420 | 40 | 80 | 340 | 33 | 65
84% (J) | 400 | 38 | 76 | 320 | 30 | 60
97% (M) | 380 | 36 | 72 | 300 | 28 | 56
119% (O) | 350 | 33 | 66 | 280 | 26 | 52

Documentation référencée
Fiche technique, manuel produit et liste de pièces disponibles pour la série 3131 (documents référencés sur la fiche produit).

Caractéristiques techniques

• Modèle / Série : 3131 Series (inclut l'option pompe arrière 3131RP)
• Couple maximum (intermittent) : jusqu'à 500 lb·ft
• Puissance exemple : 97 HP à 1000 tr/min (intermittent, exemple de rapport)
• Raccord pression : conduite pression simple
• Lubrification : lubrification interne
• Position de montage : droite, gauche
• Poids : 75,5 lb
• Notes : A - bouchon contrôle jeu ; B - rotation ; C - solénoïde 12V DC (24V DC en option) ; D - pressostat ; E - durite de changement incluse
• Sorties / options : large gamme de rapports et d'options de sortie ; option pompe arrière (3131RP)
• Accessoires inclus : durites, visserie, câblage
• Compatibilité boîtes de vitesses : 3000-MH, 4000-MH, 3000-RDS, 4000-RDS, 3000-TRV, 3200-TRV, 3500-EVS, 4000-EVS, 4000-TRV, 4500-EVS, 4500-RDS, 4700-EVS, 4700-OFS, 4700-RDS, 4800-EVS, HD-4070P, MD-3066P, 3000-EVS, 3500-RDS
• SKU : 3131series1
