Prise de force pour applications lourdes 11107K

pour camionfort couple

Aperçu produit
Le Bezares 11107K est une prise de force triple conçue pour une intégration directe avec les transmissions Volvo I-Shift et Mack M-Drive. Elle propose trois sorties avec directions de rotation et caractéristiques de couple/puissance définies, adaptées aux systèmes hydrauliques des véhicules lourds.

Caractéristiques clés

• Triple puissance : Trois sorties pour entraîner plusieurs pompes hydrauliques ou équipements auxiliaires simultanément.
• Ingénierie de précision : Construction et matériaux robustes, conçus pour une utilisation continue en conditions sévères.
• Intégration simplifiée : Montage direct sur Volvo I-Shift et Mack M-Drive pour préserver l'alignement de la transmission et faciliter l'installation.
• Applications polyvalentes : Convient aux bennes basculantes, bétonnières, camions de pompiers et autres véhicules nécessitant plusieurs fonctions hydrauliques.
• Efficacité opérationnelle : Distribution de puissance optimisée et embrayage progressif pour réduire les temps d'arrêt et la maintenance.
• Sécurité et fiabilité : Conception incluant des mesures pour prévenir les engagements accidentels et protéger l'opérateur.

DONNÉES PRINCIPALES
Arbre 1 — Arbre 2
Couple max. (Nm) : Arbre 1 — 450 Nm ; Arbre 2 — 500 Nm
Puissance @ 1000 tr/min : Arbre 1 — 64 C.V // 48 kW ; Arbre 2 — 71 C.V // 53 kW
Rotation pompe :
Sortie 1 — Horaire
Sortie 2 — Antihoraire
Sortie 3 — Horaire
Rapport moteur vers PTO : Attachement

DONNÉES GÉNÉRALES
Poids (Kg) : 30
Côté de montage : Arrière
Couple maximal lorsque 2 sorties ou plus fonctionnent simultanément : 500 Nm
Les puissances de sortie supérieures à 75 kW nécessitent un refroidisseur d'huile

Attachement (rapports boîte de vitesses)
BOÎTE — ARBRE 1 — ARBRE 2
R1000 — 0,59 — 1,29
R1400 — 0,59 — 1,29
R1700 — 0,59 — 1,29
SR1400 — High 0,74 — 1,62 ; Normal 0,59 — 1,29
SR1700 — High 0,74 — 1,62 ; Normal 0,59 — 1,29
SR1900 — High 0,74 — 1,62 ; Normal 0,59 — 1,29
SR2000 — High 0,69 — 1,5 ; Normal 0,54 — 1,19
SRO2400 — High 0,86 — 1,89 ; Normal 0,68 — 1,5
VT1708 — 0,59 — 1,29
VT2009B — 0,59 — 1,29
VT2014B — High 0,74 — 1,62 ; Normal 0,59 — 1,29
VT2214B — High 0,74 — 1,62 ; Normal 0,59 — 1,29
VT2412B — High 0,76 — 1,66 ; Normal 0,59 — 1,29
VT2514B — High 0,74 — 1,62 ; Normal 0,59 — 1,29
VTO2214B — High 0,92 — 2,01 ; Normal 0,73 — 1,62
DT-2412C — Normal 0,59 — 1,29 ; High 0,74 — 1,61
V2412AT — Low 0,59 — 1,29 ; High 0,76 — 1,66
V2512AT — Low 0,59 — 1,29 ; High 0,76 — 1,66
VT2812AT — Low 0,59 — 1,29 ; High 0,76 — 1,66
VO2512AT — Low 0,76 — 1,66 ; High 0,97 — 2,12
VO3112AT — Low 0,76 — 1,66 ; High 0,97 — 2,12
AT-2412C/D — Low 0,59 — 1,29 ; High 0,76 — 1,66
AT-2512C — Low 0,59 — 1,29 ; High 0,76 — 1,66
AT-2612D/E — Low 0,59 — 1,29 ; High 0,76 — 1,66
AT-2812C/D — Low 0,59 — 1,29 ; High 0,76 — 1,66
ATO-2512C — Low 0,76 — 1,66 ; High 0,97 — 2,12
ATO-2612D — Low 0,76 — 1,66 ; High 0,97 — 2,12
ATO-3112C — Low 0,76 — 1,66 ; High 0,97 — 2,12

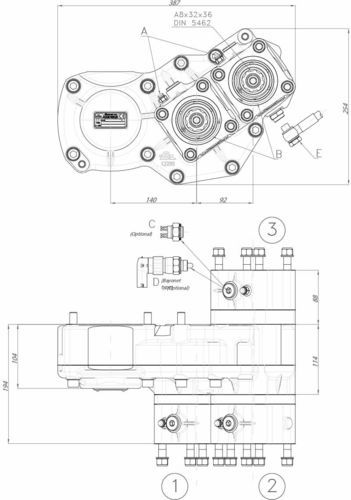

Informations supplémentaires / Notes

• Note A : Raccord d'air, filetage 1/8" BSP
• Note B : Rotation
• Note C : Interrupteur de pression P/N (100070018)
• Note D : Contact passeur (9024999)

Caractéristiques / spécifications techniques

• Modèle : 11107K
• Fabricant : Bezares
• Compatibilité : Transmissions Volvo I-Shift et Mack M-Drive
• Type : Prise de force triple (trois sorties)
• Couple max (sorties individuelles) : Arbre 1 — 450 Nm ; Arbre 2 — 500 Nm
• Puissance @ 1000 tr/min : Arbre 1 — 64 C.V // 48 kW ; Arbre 2 — 71 C.V // 53 kW
• Poids : 30 kg
• Côté de montage : Arrière
• Rotation pompe par sortie : Sortie 1 Horaire ; Sortie 2 Antihoraire ; Sortie 3 Horaire
• Couple maximal combiné (2+ sorties) : 500 Nm
• Recommandation : Sorties supérieures à 75 kW nécessitent un refroidisseur d'huile
• Notes : Raccord d'air 1/8" BSP ; références interrupteur de pression et contact passeur disponibles
