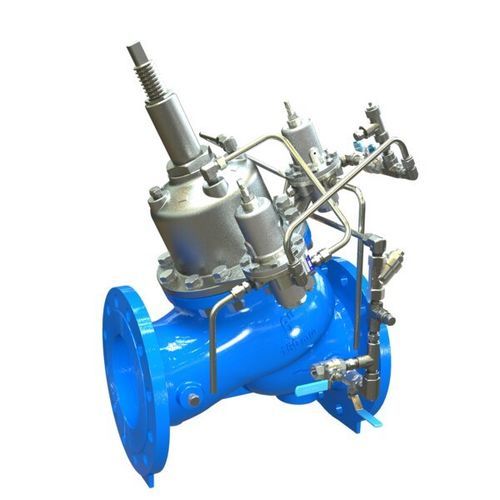

Vanne à piston 835-M

à commande hydrauliquede régulationde régulation de débit

Présentation
Vanne anticipatrice de coup de bélier, commande hydraulique à piston, installée en dérivation (Modèle 835-M, Série 800). La vanne s'ouvre en pré-ouverture dès la chute de pression liée à l'arrêt brusque de la pompe pour dissiper l'onde de pression de retour et éliminer le coup de bélier. Elle se referme en douceur et de manière étanche aussi rapidement que le dispositif de décharge le permet, évitant ainsi le coup de bélier à la fermeture. La vanne soulage également les surpressions excessives du système. Limiteur d'ouverture mécanique intégré pour régulation stable du débit.

Caractéristiques et avantages

• Commande hydraulique, actionnée par piston – adaptée au service haute pression
• Actionnée par la pression de ligne – fonctionnement indépendant sans actionneurs externes
• Architecture simple et facile à entretenir
  • Rentable et peu d'entretien
  • Accessoires externes minimaux
• Entretien en ligne – inspection et réparation sans démontage de la canalisation
• Conception à double chambre
  • Réaction de la vanne modérée
  • Courbe de fermeture contrôlée pour éviter le coup de bélier
• Débit semi-linéaire, passage intégral sans obstacle – flux non turbulent et fiabilité optimale
• Siège surélevé en acier inoxydable – résistant aux dommages par cavitation
• Limiteur d'ouverture mécanique intégré – réglage et limitation de débit stables
• Obturateur V-Port optionnel – stabilité améliorée à faible débit

Applications types

• Stations de pompage et réseaux d'eau – contrôle des coups de bélier et protection lors des arrêts de pompe

Caractéristiques / spécifications techniques

• Type: Vanne anticipatrice de coup de bélier, commande hydraulique à piston
• Modèle: 835-M
• Série: Série 800
• Fonctionnement: Hydraulique, actionnée par piston, pré-ouverture en cas de chute de pression
• Actionnement: Alimentée par la pression de ligne (fonctionnement indépendant)
• Conception: Double chambre; entretien en ligne
• Passage: Semi-linéaire; passage intégral sans obstacle
• Siège: Siège surélevé en acier inoxydable résistant à la cavitation
• Intégré: Limiteur d'ouverture mécanique (stabilisation du débit)
• Options: Obturateur V-Port pour stabilité à faible débit
• Application principale: Stations de pompage (contrôle anti-bélier)
• Code interne/catalogue: 30587
