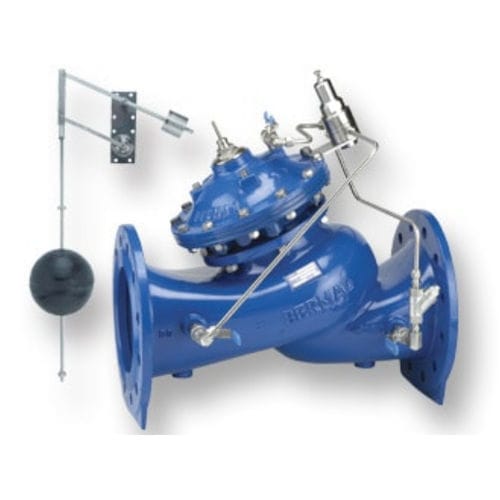

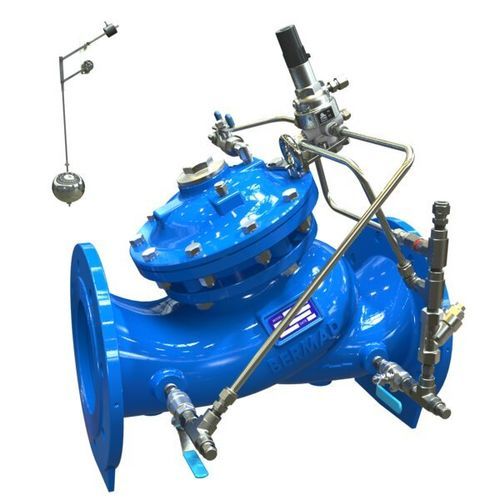

Vanne à commande hydraulique 753-66

à flotteurde contrôle de niveaude maintien de pression

Présentation
Vanne de commande de niveau et de maintien de pression, actionnée hydrauliquement, conçue pour contrôler le remplissage et le niveau des réservoirs. Pendant le remplissage, la vanne maintient une pression amont minimale quelles que soient les variations de débit ou du niveau du réservoir. Le remplissage est commandé par un flotteur vertical bi-niveaux non modulant actionné hydrauliquement : ouverture à un niveau bas prédéfini et fermeture étanche à un niveau haut prédéfini.

Caractéristiques et avantages

• Excellentes propriétés anti-cavitation
• Large plage de débit
• Haute stabilité et précision
• Fermeture étanche à goutelement
• Conception flexible permettant l'ajout de fonctionnalités
• Passage de débit sans obstacle
• Obturateur V-Port en option pour contrôle très stable à faible débit
• Matériaux de haute qualité adaptés à l'eau potable
• Entretien en ligne pour maintenance facilitée
• Certifiée selon normes fonctionnelles et eau potable (EN-1074, NSF/ANSI 61-372, WRAS, AS 5081)

Conception à double chambre

• Réaction modérée de la vanne
• Membrane protégée
• Fonctionnement possible en très basse pression
• Courbe de fermeture modérée

Applications types

• Régulation de niveau pour réservoirs d'eau
• Contrôle bi-niveau pour renouvellement d'eau
• Systèmes de distribution d'eau — priorisation de la demande en amont
• Vanne de sécurité pour systèmes de remplissage de réservoirs
• Eau potable, protection incendie et eaux grises

Mode de fonctionnement
La vanne est actionnée hydrauliquement et coordonnée par un pilote à flotteur vertical bi-niveaux. À la détection d'un niveau bas prédéfini, le pilote s'ouvre pour permettre le remplissage ; lorsque le niveau haut prédéfini est atteint, le pilote ferme la vanne de manière étanche. Pendant le remplissage, la vanne maintient une pression amont minimale indépendante des fluctuations de débit ou du niveau du réservoir.

Caractéristiques / spécifications techniques

• Code produit : 753-66
• Modèle : 753-66
• Série : Série 700 Sigma
• Type : vanne de régulation de niveau et de maintien de pression
• Actionnement : commande hydraulique
• Flotteur : flotteur vertical bi-niveaux non modulant
• Fonction : maintien d'une pression amont minimale pendant le remplissage; ouverture à niveau bas prédéfini, fermeture étanche à niveau haut prédéfini
• Conception : actuateur double chambre; entretien en ligne
• Option : obturateur V-Port pour stabilité à faible débit
• Matériaux : matériaux adaptés à l'eau potable et aux applications intensives
• Certifications : EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (et autres normes eau potable/fonctionnelles)
• Utilisations typiques : réservoirs, distribution d'eau potable, systèmes de protection incendie, eaux grises
