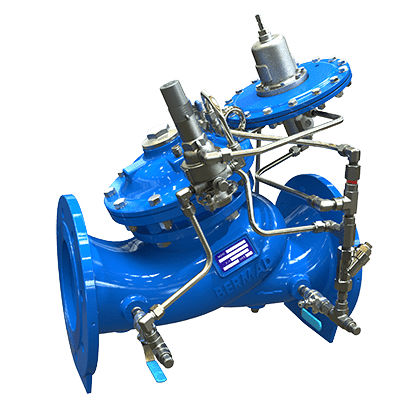

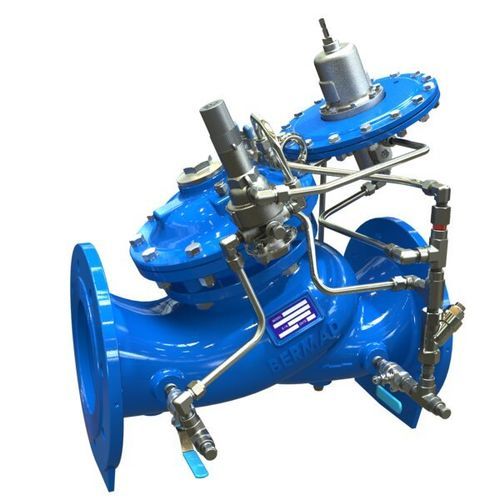

Vanne à membrane WW-753-80 EN/ES

à commande hydrauliqueà commande assistéede contrôle de niveau

Présentation
Vanne de commande hydraulique assurant la régulation du remplissage et le maintien de la pression d'un réservoir. Pendant le remplissage, la vanne maintient une pression amont minimale quelle que soit la variation du débit ou du niveau du réservoir. La vanne se ferme à un niveau haut prédéfini et s'ouvre complètement en réponse à une baisse de niveau d'environ 1 m (3 ft) détectée par le pilote d'altitude 3 voies monté sur la vanne principale.

Série / Modèle
Série 700 Sigma / Modèle 753-80

Fonctions et avantages

• Commande à double chambre pour une réaction modérée et protection de la membrane
• Pilote d'altitude 3 voies pour la détection de niveau et des actions ouverture/fermeture reproductibles
• Conception offrant une excellente résistance à la cavitation et une large plage de débit
• Étanchéité sans goutte et stabilité / précision élevées
• Passage de fluide sans obstacle ; obturateur V‑Port en option pour une régulation stable à faible débit
• Conception réparable en ligne pour faciliter la maintenance
• Conforme aux normes eau potable et fonctionnelles : EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081 (et autres)

Applications types

• Systèmes municipaux — commande de niveau pour châteaux d'eau et réservoirs surélevés
• Contrôle bi‑niveau pour renouvellement et gestion des réservoirs
• Systèmes de distribution d'eau — priorisation de l'alimentation amont lors du remplissage
• Réseaux d'eau potable et systèmes de protection incendie

Notes de fonctionnement
La vanne est équipée d'un pilote d'altitude 3 voies monté sur la vanne principale pour détecter les variations de niveau ; elle s'ouvre complètement après une baisse de niveau d'environ 1 m et se ferme au niveau haut prédéfini. Elle assure également la sustentation de pression en maintenant une pression amont minimale pendant le remplissage malgré les variations de débit ou de niveau.

Caractéristiques techniques

• Modèle : 753-80 (Série 700 Sigma)
• Fonction : Régulation de niveau et maintien de pression avec pilote d'altitude 3 voies
• Actionneur : Double chambre
• Passage : Sans obstacle
• Option : Obturateur V‑Port pour stabilité à faible débit
• Maintenance : Réparable en ligne
• Anti‑cavitation : Conçu pour résister à la cavitation
• Plage d'utilisation : Large plage de débit ; option fonctionnement très basse pression
• Étanchéité : Sans goutte
• Normes : EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081
