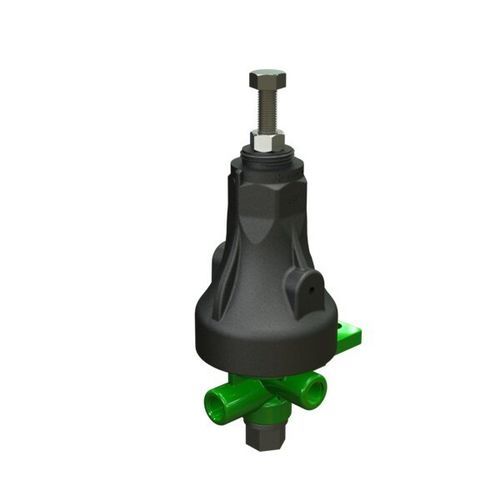

Vanne à membrane PC-S-A-P

à commande assistéede régulation de débitde régulation de pression

Présentation
Ce pilote combine les fonctions principales d’un circuit de contrôle 2 voies avec des éléments d’un circuit 3 voies. Il s’agit d’un mini pilote à action directe, commandé par une membrane sensible à la pression qui équilibre les forces hydrauliques et le ressort de réglage. Un ensemble de réglage entièrement équilibré assure précision et stabilité. En mode réduction de pression, le pilote module la fermeture lorsque la pression aval dépasse la consigne. La conception interne ajuste dynamiquement la vitesse de réponse de la vanne principale en proportion de l’écart entre pression réelle et consigne.

Caractéristiques et avantages

• Limiteur de débit dynamique en amont intégré
• Mini pilote à action directe, membrane sensible à la pression
• Trim entièrement équilibré pour précision et stabilité
• Adaptation dynamique de la vitesse de réponse de la vanne principale selon l’écart de pression
• Module la fermeture si la pression aval dépasse la consigne (adapté aux circuits réducteurs de pression)
• Convient pour la détection de pression différentielle

Applications types

• Vannes réductrices de pression (ex. irrigation basse pression avec tuyau plat)
• Vannes de régulation de débit (Pilote différentiel : PC-SD-A-P, couvercle étanche)
• Vannes de maintien de pression différentielle (Pilote différentiel : PC-SD-A-P, couvercle étanche)

Documentation (disponible)

• PC-S-A-P - Page produit (métrique)
• PC-S-A-P - Page produit (impérial)
• PC-S-A-P - Pièces de rechange

Caractéristiques / spécifications techniques

• Modèle : PC-S-A-P
• Dénomination commerciale : SERVO 2/3 voies Mini Pilote
• Marque : BERMAD
• Ressort : "K" (0,5-3,0) standard
• Série / type : Mini pilotes
• Action : Action directe, membrane sensible à la pression
• Trim : Entièrement équilibré
• Fonctions intégrées : Limiteur de débit dynamique en amont
• Conçu pour : Réduction de pression, contrôle de débit et maintien de pression différentielle
• Segment : Irrigation
• Code interne : 28004
