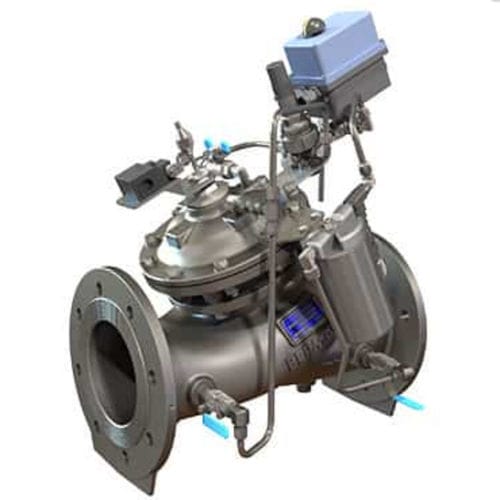

Vanne à soupape MN-743

électriquehydrauliquepilote

Produit

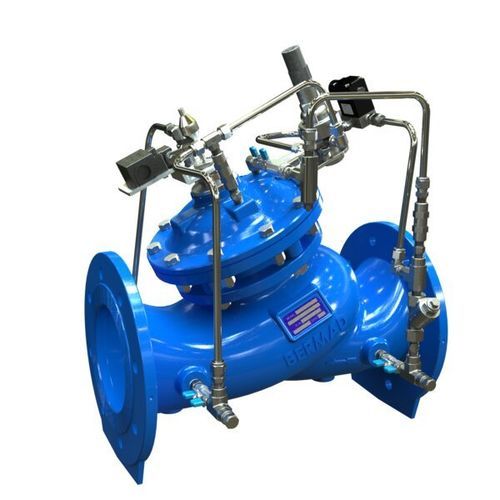

Vanne hydraulique de contrôle de pompe surpresseur et de maintien de pression avec clapet actif, contrôle de la vitesse d’ouverture/fermeture et interrupteur de fin de course. Modèle : 743-03-S, Série 700 Sigma.

Présentation
Vanne hydraulique combinant fonction de commande de pompe et maintien de pression avec deux fonctions indépendantes : ouverture complète ou fermeture en réponse à des signaux électriques pour isoler la pompe lors du démarrage et de l’arrêt et éviter les coups de bélier. En position ouverte, elle maintient la pression minimale de refoulement quelles que soient les variations de débit et empêche la pompe de dépasser son débit ou sa puissance de conception.

Caractéristiques principales et avantages

• Réglage de la vitesse d’ouverture et de fermeture ; interrupteur de fin de course intégré
• Excellentes performances anti-cavitation
• Large plage de débit avec régulation stable
• Haute stabilité et précision ; étanchéité goutte-à-goutte
• Conception permettant l’entretien en ligne pour simplifier la maintenance

Conception à double chambre

• Réaction modérée de la vanne et courbe de fermeture adoucie
• Membrane protégée
• Versions disponibles pour fonctionnement en très basse pression

Points forts de conception

• Architecture flexible — ajout aisé d’options
• Passage de fluide sans obstacle
• Obturateur V-Port (en option) pour stabilité à faible débit
• Matériaux adaptés aux eaux potables (voir certifications)

Certifications et normes

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

Applications typiques

• Stations de pompage — contrôle du démarrage et de l’arrêt de la pompe pour prévenir les transitoires
• Stations de pompage — maintien du point de fonctionnement sur la courbe de la pompe et protection des performances

Caractéristiques techniques

• Modèle : 743-03-S
• Série : Série 700 Sigma
• Fonctionnement : Hydraulique avec clapet actif, commande de pompe et maintien de pression
• Fonctions : Deux fonctions indépendantes — ouverture/fermeture par signal électrique ; maintien de la pression minimale de refoulement en position ouverte
• Caractéristiques : réglage vitesse ouverture/fermeture ; interrupteur de fin de course fourni
• Conception : double chambre ; courbe de fermeture modérée ; membrane protégée
• Options : obturateur V-Port ; versions pour très basse pression
• Maintenance : entretien en ligne
• Performances : anti-cavitation ; large plage de débit ; haute stabilité et précision ; étanchéité goutte-à-goutte ; passage sans obstacle
• Matériaux : compatibles eau potable (voir certifications)
• Référence interne / code-barres : 253869
