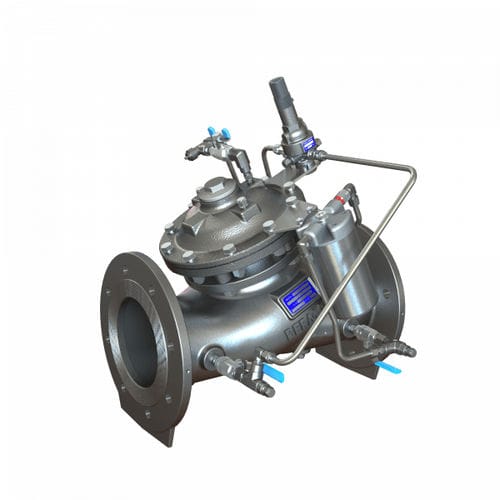

Vanne à soupape MN-730

à commande hydrauliqueà commande assistéede régulation de pression

Présentation
La MN-730 est une vanne de maintien de pression, commandée hydrauliquement, qui maintient une pression amont minimale préréglée indépendamment des fluctuations de débit ou des variations de pression aval. Vanne en ligne pilotée de la Série 700 Sigma, conçue pour les réseaux d'adduction d'eau et les environnements industriels/miniers exigeants.

Conception et fonctionnement
Le corps de la vanne présente un design hydrodynamique offrant un passage de fluide sans obstruction et une grande capacité de modulation en cas de forte différence de pression. La configuration type globe en motif oblique et le pilotage hydraulique assurent une performance stable avec réduction de la cavitation et du bruit.

Caractéristiques et avantages

• Conception résistante à la falsification.
• Excellentes propriétés anti-cavitation.
• Haute stabilité et précision de contrôle.
• Étanchéité étanche aux gouttes pour minimiser les fuites.
• Chemin d'écoulement sans obstacle pour des caractéristiques hydrauliques efficaces.
• Conception modulaire permettant l'ajout facile d'options.
• Bouchon d'étranglement en V optionnel pour stabilité à faible débit.

Actionneur et maintenance

• Actionneur unifié à double chambre, démontable en tant qu'unité intégrale pour maintenance en ligne.
• Membrane protégée.
• Réponse rapide aux changements soudains du système.
• Maintenance simplifiée : ensemble actionneur/siège réparable en une seule opération.

Applications

• Adduction d'eau et réseaux municipaux.
• Applications minières et industrielles nécessitant maintien de pression malgré variations aval.
• Installations à forte différence de pression où la cavitation et le bruit doivent être réduits.

Caractéristiques / spécifications techniques

• Modèle : MN-730
• Dénomination commerciale / Série : 700 Sigma Series
• Type de produit : Vanne de maintien de pression (en ligne), vanne de contrôle hydraulique pilotée
• Configuration : Vanne type globe, motif oblique
• Actionneur : Actionneur unifié à double chambre, démontable comme unité intégrale
• Ensemble siège : Ensemble siège unifié (entretien en ligne)
• Chemin d'écoulement : Hydrodynamique, sans obstruction
• Composants optionnels : Bouchon de régulation V‑Port pour stabilité à faible débit
• Étanchéité : Étanchéité étanche aux gouttes
• Protection : Conception résistante à la falsification ; membrane protégée
• Performances : Propriétés anti‑cavitation, grande stabilité et précision, réponse rapide
• Applications principales : Adduction d'eau, réseaux municipaux, exploitation minière et applications industrielles
• Maintenance : Possibilité d'entretien en ligne de l'actionneur et de l'ensemble siège
