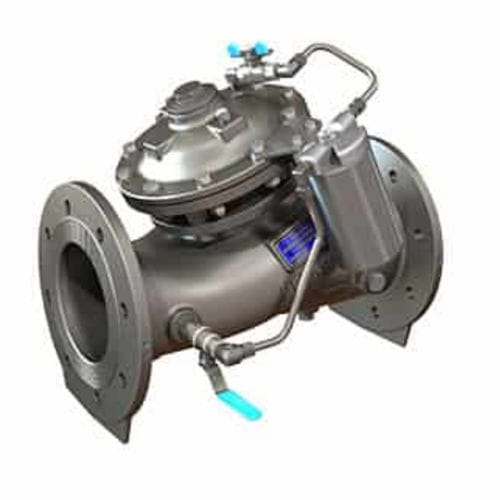

Vanne à membrane MN-720-PD

à commande hydrauliquede réduction de pressionpour l'eau

Présentation
Vanne de réduction de pression à commande hydraulique et actionnée par membrane, conçue pour abaisser une pression amont élevée vers une pression aval inférieure selon un rapport fixe. Le modèle MN-720-PD de la série 700 Sigma de Bermad est une vanne à globe à motif oblique avec ensemble siège et actionneur monobloc à double chambre amovible. Le corps hydrodynamique assure un passage d’écoulement sans obstruction et une capacité de modulation adaptée aux applications à forte différence de pression, avec réduction de la cavitation et faible niveau sonore pour environnements exigeants.

Identifiants

• Modèle : MN-720-PD
• Fabricant : Bermad
• Type : Vanne réductrice de pression proportionnelle
• Série : Série 700 Sigma
• Segments : Adduction d’eau / Exploitation minière / Industriel

Avantages et caractéristiques

• Conception résistante aux manipulations
• Excellentes propriétés anti‑cavitation
• Large plage de débit et forte capacité de modulation
• Haute stabilité et précision de régulation
• Étanchéité sans fuite
• Passage d’écoulement sans obstacle pour un contrôle efficace sous haute différence de pression
• Conception modulaire permettant l’ajout facile d’options

Conception de l’actionneur à double chambre

• Membrane protégée
• Réponse rapide aux variations brusques du système
• Actionneur démontable comme unité unique pour entretien simplifié en ligne

Documentation disponible

• Fiche produit PDF et brochure pour MN-720-PD
• Manuel d’installation, d’exploitation et de maintenance (IOM) pour MN-720-PD
• Brochures et listes de pièces détachées de la série 700 Sigma
• Guide de commande et documentation technique

Caractéristiques techniques

• Fonctionnement : Commande hydraulique, actionnée par membrane
• Fonction : Réduction de pression proportionnelle (rapport fixe)
• Construction : Vanne à globe, motif oblique, avec ensemble siège
• Actionneur : Monobloc à double chambre, amovible comme unité intégrale
• Passage d’écoulement : Corps hydrodynamique pour flux sans obstruction et modulation efficace
• Performances : Conçue pour fortes différences de pression avec cavitation et bruit minimisés
• Matériaux : Adaptés aux applications minières et industrielles lourdes
