Vanne à membrane MN-740

hydrauliqueà commande hydrauliquede contrôle

Présentation

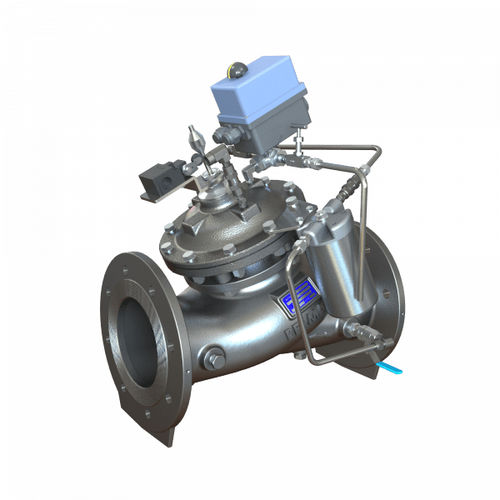

Vanne de contrôle de pompe actionnée hydrauliquement qui s’ouvre complètement ou se ferme sur commande électrique. Conçue pour isoler la pompe lors du démarrage et de l’arrêt afin d’éviter les coups de bélier. Le MN-740 (Série 700 Sigma) est une vanne à membrane, de type oblique à passage direct, équipée d’un actionneur monobloc à double chambre et d’un corps hydrodynamique pour un passage de débit sans obstacle et un haut débit.

Fonctionnalités principales

• Principe hydraulique auto-opéré avec signal de commande électrique : pas de source d’alimentation continue nécessaire pour l’opération de base.
• Configurations disponibles: vanne principale normalement ouverte (NO) ou normalement fermée (NC).
• Corps de vanne hydrodynamique de type globe large pour des coefficients de débit (Kv/Cv) supérieurs et une perte de charge réduite.
• Fonction de clapet intégrée, à ressort, remplaçant le clapet de la conduite et assurant une fermeture mécanique de sécurité.
• Étanchéité antigoutte et conception anti-manipulation adaptée aux applications lourdes.
• Actionneur monobloc à double chambre : ouverture/fermeture entièrement motorisées (option B) et démontable en unité unique pour un entretien simplifié en ligne.
• Conception modulaire et flexible permettant l’ajout d’options; chemin d’écoulement sans obstacle.

Applications

• Commande et protection de pompe dans les stations de surpression et réseaux d’adduction d’eau.
• Systèmes de pompage miniers et industriels nécessitant l’isolation de la pompe au démarrage/arrêt pour prévenir les coups de bélier.
• Usines d’eau municipales et installations de pompage à grande échelle.

Configurations/options

• Configuration standard ou avec clapet de flux indépendant (code « 2S »).
• Option actionneur double chambre (option « B ») pour ouverture/fermeture entièrement motorisée.
• Pilotes, accessoires et options de matériaux disponibles selon la documentation technique.

Caractéristiques / spécifications techniques

• Modèle : MN-740
• Série commerciale : Série 700 Sigma
• Type de produit : Vanne de contrôle de pompe / Clapet anti-retour actif rapide
• Actionnement : Actionnée hydrauliquement, à membrane; commande électrique pour signaux de commande
• Actionneur : Actionneur monobloc à double chambre, démontable en unité unique, entretien en ligne
• Corps de vanne : Type oblique/globe, conception hydrodynamique pour un passage libre et un Cv/Kv élevé
• Fonction clapet : Clapet intégré à ressort remplaçant le clapet de la conduite, fermeture mécanique de sécurité
• Étanchéité : Antigoutte
• Attributs de conception : Anti-manipulation, adapté aux applications minières et d’adduction d’eau intensives
• Options : Clapet de flux indépendant (2S), ouverture/fermeture motorisée (option B), autres options modulaires
• Application typique : Prévient les coups de bélier en isolant la pompe lors du démarrage/arrêt
