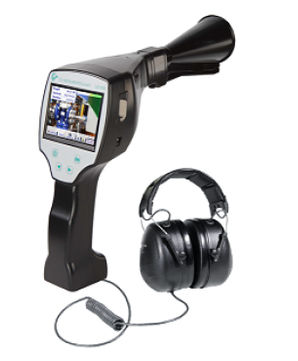

Détecteur de fuites à ultrasons LD 500

à laserd'air compriméde gaz

Présentation Dispositif de détection de fuites LD 500
Dispositif de détection de fuites avec caméra – affiche le taux de fuite en l/min. Les nouveaux appareils LD 500/LD 510 avec caméra intégrée et calcul des fuites sont des instruments de mesure mobiles conçus pour une utilisation quotidienne. Grâce à une technologie de capteur avancée, même les plus petites fuites (0,1 l/min, env. 1 €/an) peuvent être localisées, mesurées et documentées à longue distance en une seule opération. La détection des fuites d'air comprimé et de gaz peut être rendue difficile selon l'accessibilité des installations ; des accessoires spéciaux (trompette acoustique, tube de focalisation avec embout, col de cygne flexible, miroir parabolique) facilitent la détection dans les zones difficiles d'accès.

Avantages du détecteur de fuites LD 500/LD 510

• Mesure du taux de fuite (l/min) et estimation du potentiel d'économie (€/an)
• Localisation des plus petites fuites à longue distance
• Niveau automatique : ajuste la sensibilité à l'environnement et atténue le bruit ambiant
• Caméra intégrée pour photographier les pièces fuyantes
• Documenter et décrire la fuite et les actions nécessaires
• Transfert des données de fuite via USB vers un logiciel PC
• Création de rapports conformes à la norme ISO 50001
• Env. 9 heures de fonctionnement continu

Utilisation prévue

• Le LD 500 est un détecteur de fuites pour la détection rapide et fiable des fuites dans/sur les systèmes d'air comprimé.
• Le LD 500 évalue les ondes ultrasonores générées par une fuite en fonction de la distance et de la pression.
• Il est conçu et construit exclusivement pour l'utilisation décrite et ne doit être utilisé qu'à cette fin.
• L'utilisateur doit vérifier l'adéquation de l'appareil à l'usage prévu. Les données techniques figurant dans cette fiche sont contraignantes.
• La manipulation incorrecte ou l'utilisation en dehors des spécifications techniques n'est pas autorisée. Les demandes d'indemnisation pour dommages dus à une utilisation inappropriée sont exclues.

Impact sur la température de l'air comprimé
Identifier et réparer les fuites permet de minimiser les pertes d'énergie, réduire la production de chaleur et optimiser les performances du système. Cette approche proactive aide à maintenir la température de l'air comprimé dans des limites acceptables et à garantir la qualité d'air requise en aval.

• Perte d'énergie : les fuites obligent le compresseur à travailler davantage, augmentant la charge et la production de chaleur.
• Augmentation de la chaleur : un compresseur plus sollicité génère plus de chaleur pendant la compression, ce qui peut élever la température de l'air en aval.
• Refroidissement inefficace : les fuites peuvent perturber les refroidisseurs (après-refroidisseurs/intercoolers), réduisant l'efficacité du refroidissement et augmentant la température.
• Efficacité réduite : les chutes de pression causées par les fuites entraînent un fonctionnement plus long ou plus fréquent du compresseur, contribuant à une hausse de la production de chaleur et à une baisse d'efficacité.

Caractéristiques / spécifications techniques

• Modèle : LD 500
• Réf. produit : 06010105
• Fréquence de travail : 40 kHz ± 2 kHz
• Connexions : prise casque 3,5 mm ; prise d'alimentation pour chargeur externe
• Laser : longueur d'onde 630…660 nm ; puissance de sortie < 1 mW (classe 2)
• Écran : écran tactile 3,5"
• Interface : USB
• Enregistreur de données : carte SD 16 Go (env. 100 millions de valeurs)
• Alimentation : batteries Li-Ion rechargeables internes, env. 9 h de fonctionnement continu, temps de charge env. 4 h
• Température ambiante : 0…+50 °C
• EMC : DIN EN 61326
• Niveau automatique : ajuste la sensibilité et filtre le bruit ambiant
• Sensibilité : min. 0,1 l/min à 6 bar, distance 5 m (env. 1 €/an coût air comprimé)
• Poids (sans casque) : 540 g
• Poids (meta produit) : 3.5 kg
