Détecteur de fuites à ultrasons LD 510

acoustiqueà laserd'air comprimé

Présentation

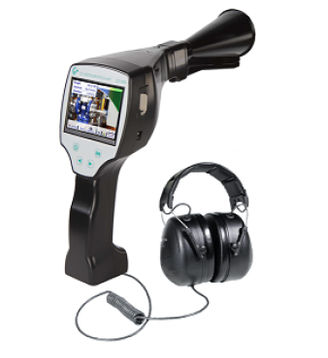

Les nouveaux appareils de détection de fuites LD 500/LD 510 avec caméra intégrée et fonctions de mesure et de calcul des fuites sont des appareils de mesure mobiles conçus pour une utilisation quotidienne en milieu industriel. Grâce à une technologie de capteur avancée, même les plus petites fuites (0,1 l/min, soit environ 1 € par an) peuvent être localisées, mesurées et documentées sur de longues distances en une seule étape. Le LD 510 intègre une caméra, une mesure de distance laser et permet de prendre des photos des fuites et de transférer les données sur PC.

Contenu du set / tableau de commande
Set LD 510 composé de: — 0601 0106
LD 510 Détecteur de fuites avec entonnoir acoustique, caméra intégrée et entrée supplémentaire pour capteurs externes, 100 étiquettes de fuite pour identification sur site — 0560 0106
Mesure de distance laser intégrée — Z554 5000
0554 0106 — (article associé : coffret de transport)
Casque insonorisé — 0554 0104
0530 0104 — (article associé : tube directionnel avec pointe)
Alimentation secteur — 0554 0009
Câble spiralé pour connexion du capteur ultrasonique, longueur 2 m (étendu) — 020001402
Étui avec bandoulière pour LD 500/510 — 020001795

Avantages

• Déterminez votre débit de fuite (l/min) et votre potentiel d’économie (€/an)
• Trouvez les plus petites fuites, même à longue distance
• Niveau automatique : ajuste automatiquement la sensibilité à l’environnement et filtre les bruits ambiants
• Prenez des photos des fuites pour documentation
• Décrivez la fuite et les travaux de maintenance nécessaires
• Transférez les données de fuite sur votre PC via USB
• Créez des rapports conformes à la norme ISO 50001
• Jusqu’à environ 9 heures de fonctionnement continu possibles

Utilisations possibles

• Détection de fuites : identifier et localiser les fuites dans un système d’air comprimé ; quantifier la taille et la gravité des fuites pour prioriser les réparations.
• Mesure de la chute de pression : comparer des relevés de pression à différents points pour repérer les zones affectées par des fuites.
• Calcul du débit d’air : estimer le volume d’air comprimé perdu à cause des fuites et quantifier les coûts énergétiques associés.

Caractéristiques / spécifications techniques

• Marque : CS-Instruments
• Modèle : LD 510
• Fréquence de travail : 40 kHz ± 2 kHz
• Connexions : prise casque 3,5 mm ; prise adaptateur secteur pour charger un chargeur externe
• Laser : longueur d’onde 630...660 nm ; puissance de sortie < 1 mW (laser de classe 2)
• Alimentation (sortie capteur externe) : 24 VDC ± 10%, courant de sortie 120 mA en fonctionnement continu
• Affichage : écran tactile 3,5"
• Interface : USB
• Enregistreur de données : carte SD 16 Go (environ 100 millions de valeurs)
• Batterie : batteries Li-Ion rechargeables internes, env. 9 h de fonctionnement continu, temps de charge env. 4 h
• Température ambiante de fonctionnement : 0...+50 °C
• EMC : DIN EN 61326
• Niveau automatique : ajuste automatiquement la sensibilité à l’environnement et filtre les bruits ambiants
• Sensibilité : min. 0,1 l/min à 6 bar, distance 5 m (env. 1 €/an coûts d’air comprimé)
• Poids (métadonnée) : 3,5 kg
• Poids sans casque : 540 g
• Entrée capteur externe (LD 510 uniquement) : alimentation sortie capteur 24 VDC ±10%, 120 mA en fonctionnement continu ; plages et exactitude : voir capteurs externes CS-Instruments
