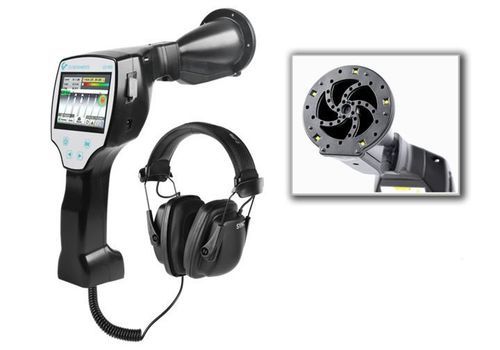

Appareil d'inspection CND à ultrasons UltraCam LD 500

Présentation
L'UltraCam LD 500/510 est une caméra acoustique ultrasonique qui utilise 30 microphones MEMS pour calculer et visualiser une image ultrasonore. Elle rend les ultrasons inaudibles audibles et indique l'emplacement exact de la fuite à l'écran, facilitant la localisation rapide des fuites en environnements de production bruyants.

Fonctions et avantages

• Indication visuelle de la fuite à l'écran
• Détection des fuites pendant la production sans interruption de l'installation
• Utilisation intuitive nécessitant peu de formation
• Sortie audio via casque pour localiser la source de la fuite
• 5 LED et capteur de lumière ambiante pour un éclairage adaptatif en milieu sombre
• Fonction d'estimation du débit de fuite (l/min ou cfm) et calcul du coût annuel
• Autonomie typique : 7–9 heures selon usage
• Caméra acoustique très légère (caméra env. 600 g; poids sans casque 540 g)
• Compatible avec les appareils et accessoires LD 500 / LD 510 existants

Applications et mesures

• Détection de fuites : localiser et quantifier les fuites dans les réseaux d'air comprimé pour prioriser les réparations
• Mesure de chute de pression : identifier les zones de perte de pression
• Calcul du débit d'air : estimer le volume d'air perdu et les coûts énergétiques associés

Documentation et connectivité

• Photodocumentation des fuites détectées
• Export USB des détails de fuite pour analyse sur poste de travail
• Enregistrement des données sur carte SD 16 Go (capacité d'enregistrement élevée)
• Possibilité de générer des rapports conformes à la norme ISO 50001

Caractéristiques techniques

• Fréquence de travail : 40 kHz ± 2 kHz
• Connexions : prise casque stéréo 3,5 mm ; prise d'alimentation pour chargeur externe
• Laser : longueur d'onde 630–660 nm ; puissance < 1 mW (classe 2)
• Écran : écran tactile 3,5 pouces
• Interface : USB
• Enregistreur : carte SD 16 Go
• Alimentation : batteries Li‑Ion internes, env. 9 h de fonctionnement continu, env. 4 h de charge
• Température ambiante : -5 … +50 °C
• EMC : DIN EN 61326
• Niveau automatique : ajuste la sensibilité et supprime le bruit de fond
• Sensibilité : min. 0,1 l/min à 6 bar à 5 m (équivalence exemple : ≈ 1 €/an)
• Poids : caméra env. 600 g ; poids sans casque 540 g
• Complément : estimation de fuite (l/min ou cfm), calcul coût annuel, photodocumentation, export USB et génération de rapports ISO 50001
