Appareil d'inspection CND à ultrasons LD 510

Informations produit
L’UltraCam LD 510 utilise 30 microphones MEMS pour calculer et visualiser l’image ultrasonore et rend audibles des ultrasons inaudibles. L’appareil affiche optiquement la fuite dans l’image en direct, même en environnements de production bruyants. Pour déterminer le taux de fuite, l’utilisateur pointe le laser sur la fuite : fuite, laser et cercle rouge doivent être superposés dans l’image. Le taux de fuite est indiqué en l/min ou cfm et les coûts annuels sont calculés en €/an. La distance est mesurée automatiquement.

Avantages par rapport aux détecteurs classiques

• Visualisation optique des fuites sur l’image en direct, adaptée aux environnements industriels bruyants
• Mesure directe du taux de fuite (l/min ou cfm) et calcul précis des coûts en €/an
• Mesure de distance automatique pour un calcul de débit précis
• Fonction Auto level : adapte la sensibilité à l’environnement et atténue le bruit ambiant
• Caméra intégrée pour documentation photographique

Contenu du set LD 510

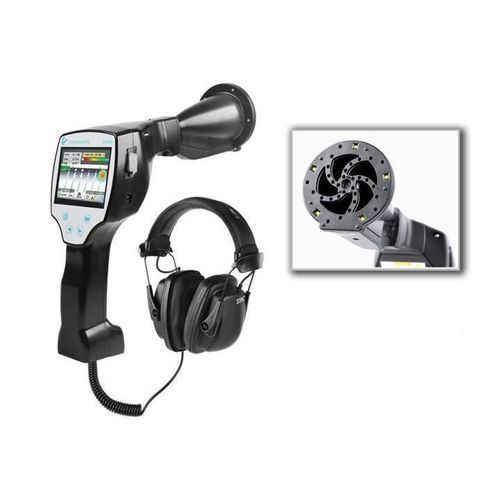

• Détecteur de fuites LD 510 avec cornet acoustique, caméra intégrée et entrée supplémentaire pour capteurs externes (0601 0106)
• 100 étiquettes de fuite pour repérage sur site
• Module de mesure de distance laser intégré (0560 0106)
• Valise de transport (0554 0106)
• Casque insonorisé (0554 0104)
• Tuyau de focalisation avec embout (0530 0104)
• Adaptateur secteur (0554 0009)
• Câble spiralé pour connexion du capteur ultrasonore, longueur étendue 2 m (020001402)
• Étui avec bandoulière pour LD 500/510 (020001795)

Fonctionnalités principales

• Mesurer la taille des fuites (l/min) et estimer les économies potentielles (€/an)
• Détecter de très petites fuites à longue distance (sensibilité min. : 0,1 l/min à 6 bar, 5 m)
• Photographier les pièces en fuite et ajouter des notes d’intervention pour la documentation
• Exporter les données de fuite via USB vers un logiciel PC et générer des rapports conformes ISO 50001
• Autonomie jusqu’à 9 heures en fonctionnement continu avec batteries Li‑Ion rechargeables internes

Caractéristiques techniques

• Fréquence de fonctionnement : 40 kHz ± 2 kHz
• Connexions : prise casque stéréo 3,5 mm ; prise d’alimentation pour chargeur externe
• Laser : longueur d’onde 630–660 nm ; puissance de sortie < 1 mW (classe 2)
• Écran : écran tactile 3,5"
• Interface : USB
• Enregistreur de données : carte SD 16 Go (≈100 millions de valeurs)
• Alimentation : batteries Li‑Ion rechargeables internes, env. 9 h d’autonomie, temps de charge env. 4 h
• Température de fonctionnement : -5 … +50 °C
• EMC : conforme DIN EN 61326
• Auto level : adaptation automatique de la sensibilité pour atténuer le bruit ambiant
• Sensibilité : min. 0,1 l/min à 6 bar, 5 m (≈ 1 €/an en coûts d’air comprimé)
• Poids (sans casque) : 540 g
