Compresseur à vis KOMPBERG® ZXF / ZWF

rotatifd'airpneumatique

Présentation

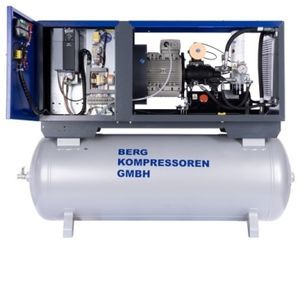

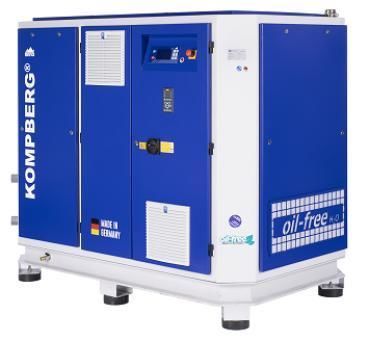

Les gammes KOMPBERG® ZXF et ZWF de BERG Kompressoren sont des compresseurs à vis 100% sans huile conçus pour les applications nécessitant de l'air comprimé exempt d'huile. Les ZXF sont des unités bi-étagées refroidies par air ; les ZWF sont des unités à injection d'eau où l'eau remplace l'huile pour le refroidissement, l'étanchéité et la lubrification, permettant une compression presque isotherme.

KOMPBERG® ZXF (sans huile, refroidi par air)

• Élément de compression à vis 100% sans huile
• Qualité d'air conforme à ISO 8573-1 CLASS 0 (déclaration fabricant)
• Architecture double étage avec système refroidi par air
• Faible rapport vitesse/pression et revêtement de rotor pour une meilleure efficacité
• Conception adaptée aux installations industrielles avec maintenance réduite
• Aucune contamination par l'huile en aval

KOMPBERG® ZWF (sans huile, injection d'eau)

• L'eau remplace l'huile dans la chambre de compression pour garantir un air comprimé sans huile
• L'eau assure refroidissement et étanchéité, permettant une compression quasi-isotherme et une meilleure efficacité énergétique
• Traitement d'eau intégré pour maintenir la qualité de l'eau du circuit
• Empreinte compacte et portes latérales amovibles pour l'accès maintenance
• Options entraînement direct sur certains modèles pour réduire les pertes de transmission

Avantages et caractéristiques générales

• Sortie d'air garantie sans huile, adaptée aux secteurs agroalimentaire, pharmaceutique, électronique et médical
• Contrôles et essais en usine pour vérification des performances
• Options disponibles : régulation de vitesse, récupération de chaleur, moteurs et automatismes SIEMENS sur modèles sélectionnés
• Versions à faible bruit et vibration disponibles
• Coûts d'exploitation réduits grâce à un refroidissement optimisé et des éléments de compression efficaces

Qu'est-ce qu'un compresseur à vis sans huile ?
Un compresseur à vis sans huile fonctionne sans huile dans la chambre de compression. Cela s'obtient soit par des rotors revêtus et des jeux mécaniques précis (conception refroidie par air), soit par l'injection d'eau dans la chambre de compression pour la lubrification et le refroidissement (conception avec injection d'eau). Les compresseurs sans huile sont utilisés lorsque la présence d'huile est inadmissible.

Comment fonctionnent les compresseurs à vis sans huile et à injection d'eau ?
Les conceptions sans huile refroidies par air reposent sur des matériaux spéciaux, des revêtements et des tolérances de rotor précises pour éviter tout contact métal-métal. Les systèmes à injection d'eau introduisent de l'eau dans la chambre de compression pour assurer l'étanchéité et le refroidissement, réduisant ainsi l'élévation de température pendant la compression.

Données techniques — KOMPBERG® ZXF
Modèle | Capacité 8 bar [m3/min] | Capacité 10 bar [m3/min] | Dimensions (LxPxH) [mm] | Puissance nominale moteur [kW] | Raccord air comprimé | Débit d'air de refroidissement [m3/h] | Poids [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000

Données techniques — KOMPBERG® ZWF
Modèle | Capacité 6 bar [m3/min] | Capacité 8 bar [m3/min] | Capacité 10 bar [m3/min] | Capacité 13 bar [m3/min] | Dimensions (LxPxH) [mm] | Puissance moteur [kW] | Raccord | Poids [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390

Notes additionnelles

• Plages de puissance ZXF indiquées dans les modèles : 55–160 kW (refroidi par air)
• Plages ZWF indiquées : 40–120 kW pour les modèles à injection d'eau
• Applications typiques : agroalimentaire, pharmaceutique, électronique, médical et autres secteurs exigeant de l'air sans huile

Caractéristiques techniques

• Compression 100% sans huile (ZXF : élément sans huile ; ZWF : injection d'eau)
• ISO 8573-1 CLASS 0 pour la pureté d'air (déclaration fabricant)
• Options disponibles : variateur de vitesse, moteurs SIEMENS, récupération de chaleur, traitement d'eau (ZWF)
• Raccordements : G 1 1/2, G 2, G 2 1/2, G 3 selon modèle
• Dimensions, besoins de refroidissement et poids variables selon le modèle
