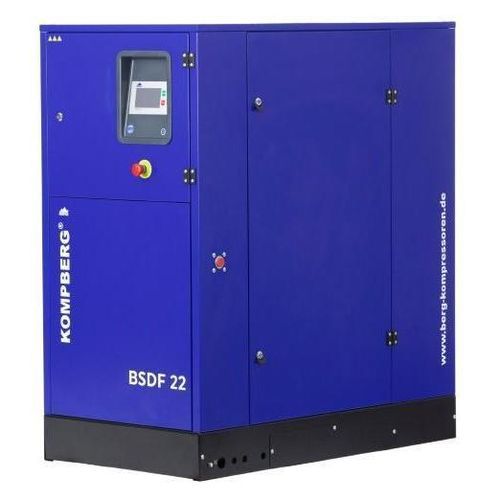

Compresseur à vis KOMPBERG® BSDF

d'airélectriquestationnaire

Présentation
Les compresseurs à vis KOMPBERG® BSDF couvrent une plage 18,5–250 kW et reposent sur la plate-forme BSD. Les modèles BSDF associent régulation de fréquence (vitesse variable), grand bloc de compression à rotation lente, contrôleur CMC et variateurs de marque allemande (souvent Siemens), permettant une régulation efficace sur toute la plage. L’entraînement direct 1:1 réduit le nombre de pièces et les pertes de transmission. Les unités sont conçues pour un entretien à 100 % et affichent des niveaux sonores réduits.

Contrôleur maître (RC / RC-S)
Le contrôleur maître BERG RC/RC-S en option gère le démarrage/arrêt d’un réseau de compresseurs, la régulation de pression, la répartition optimale des charges, la sélection d’un compresseur principal et les seuils de démarrage/arrêt. La surveillance distante est disponible via interface web et Modbus (TCP/RTU) selon configuration.

Avantages clés

• Contrôle par fréquence (vitesse variable) pour adapter la production à la demande et économiser l’énergie (jusqu’à ~35% selon application).
• Entraînement direct 1:1 (sans boîte de vitesses) pour minimiser les pertes de transmission.
• Grand bloc de compression basse vitesse pour une meilleure efficacité et durée de vie.
• Contrôleur CMC économe et variateurs allemands ; moteurs/régulateurs Siemens fréquemment utilisés.
• Conception permettant un entretien à 100 % avec portes d’accès larges et moins de pièces mobiles.
• Niveaux sonores réduits grâce au fonctionnement basse vitesse ; modèles plus grands équipés de ventilateurs centrifuges haute efficience.
• Versions à injection d’huile pour étanchéité et longévité ; sècheur frigorifique intégré en option sur certains modèles.

Domaines d'application

• Industrie manufacturière : alimentation des lignes de production et machines.
• Construction mécanique : alimentation d’outils et procédés de fabrication.
• Industrie agroalimentaire : applications d’air comprimé hygiéniques (configurer selon besoins).
• Secteur médical : fourniture d’air médical pour hôpitaux et cliniques (prévoir versions sans huile si nécessaire).
• Automobile : peinture, outils pneumatiques et opérations d’assemblage.

Principe de fonctionnement
Deux rotors engrenés tournent en sens opposé dans un carter. L’air est aspiré et comprimé en continu dans l’espace entre les rotors, assurant un débit constant. La variation de vitesse adapte la production à la demande pour optimiser la consommation énergétique.

Données techniques (extrait)
Modèle | Débit 7,5 bar (m3/min) | Débit 10 bar (m3/min) | Débit 13 bar (m3/min) | Dimensions (LxPxH mm) | Transmission | Niveau sonore (dB) | Puissance moteur (kW) | Raccordement d'air
BSDF 18 | 0,9 - 3,2 | 0,9 - 2,7 | - | 720x1300x1460 | Entraînement direct | 70 | 18,5 | G 3/4
BSDF 22 | 0,9 - 3,7 | 0,9 - 3,1 | - | 720x1300x1460 | Entraînement direct | 70 | 22 | G 3/4
BSDF 30 | 1,7 - 5,3 | 1,5 - 4,4 | 1,2 - 3,3 | 1750x900x1450 | Entraînement direct | 75 | 30 | G 1 1/2
BSDF 37 | 1,6 - 6,4 | 1,6 - 5,4 | 1,6 - 4,8 | 1750x900x1450 | Entraînement direct | 75 | 37 | G 1 1/2
BSDF 45 | 2,4 - 7,7 | 2,5 - 7,0 | 2,0 - 5,8 | 2000x1000x1640 | Entraînement direct | 75 | 45 | G 1 1/2
BSDF 55 | 2,6 - 9,9 | 2,5 - 8,5 | 2,3 - 6,6 | 2000x1000x1640 | Entraînement direct | 75 | 55 | G 1 1/2
BSDF 75 | 4,6 - 13,6 | 3,6 - 12,3 | 3,5 - 9,4 | 2100x1030x1670 | Entraînement direct | 75 | 75 | G 2
BSDF 90 | 4,6 - 16,2 | 4,2 - 13,6 | 3,4 - 11,4 | 2550x1485x2130 | Entraînement direct | 83 | 90 | G 2
BSDF 110 | 9,6 - 19,2 | 8,4 - 16,9 | 7,0 - 14,1 | 2550x1485x2130 | Entraînement direct | 83 | 110 | G 2
BSDF 132 | 11,5 - 23,0 | 10,2 - 20,5 | 8,3 - 16,5 | 3300x1600x1800 | Entraînement direct | 83 | 132 | G 2 1/2
BSDF 160 | 15 - 30 | 12,3 - 24,5 | 11,3 - 22,6 | 3300x1600x1800 | Entraînement direct | 83 | 160 | G 2 1/2
BSDF 200 | 17,3 - 34,6 | 15,5 - 31 | 13 - 26,1 | 4000x2100x2200 | Entraînement direct | 85 | 200 | DN 100
BSDF 250 | 20 - 40 | 18 - 36 | 15 - 30 | 4000x2100x2200 | Entraînement direct | 85 | 250 | DN 100

Caractéristiques techniques

• Série : KOMPBERG® BSDF.
• Plage de puissance : 18,5–250 kW.
• Débits aux pressions de référence : 7,5 / 10 / 13 bar (voir tableau).
• Transmission : entraînement direct 1:1 pour réduire pertes et composants.
• Niveaux sonores typiques : 70–85 dB selon modèle.
• Raccordements : G 3/4 à DN100 selon modèle.
• Contrôle : CMC ; options RC/RC-S pour gestion de groupe et supervision distante (Web, Modbus).
• Composants OEM : variateurs allemands, moteurs/régulateurs Siemens et filtres de haute qualité.
