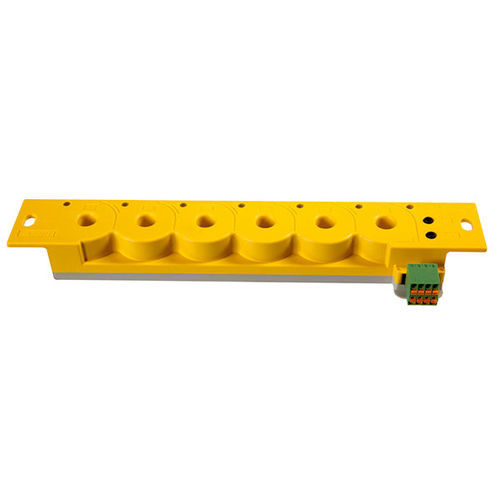

Localisateur de défaut d'isolement ISOSCAN® EDS150

Présentation
L'ISOSCAN® EDS150 est un localisateur de défauts d'isolement destiné aux alimentations non mises à la terre (réseaux IT), conçu pour les circuits principaux. Associé à un ISOMETER® ou à un émetteur de courant de localisation PGH, il détecte les impulsions de courant de localisation via six tores de mesure intégrés et les évalue. Tous les conducteurs porteurs de courant d'un départ peuvent être guidés à travers les six tores. Le traitement et l'affichage d'un message d'alarme s'effectuent en 8 s maximum.

Caractéristiques principales

• Localisation automatique des défauts d'isolement en service
• Application : circuits principaux de courant
• 6 canaux de mesure avec tores de mesure intégrés
• Sensibilité de déclenchement : 5 mA
• Interface RS-485 avec protocole BMS (plage d'adresses BMS 3…90)
• Jusqu'à 88 EDS150 sur bus BMS → jusqu'à 528 départs surveillés
• Autotest cyclique

Fonctionnement
L'impulsion de courant de localisation générée par l'ISOMETER® ou le PGH traverse les conducteurs surveillés et est captée par les tores intégrés de l'EDS150. L'appareil analyse ces signaux pour identifier le départ porteur du défaut d'isolement.

Bus et extension

• Connexion de jusqu'à 88 EDS150 via RS-485 (BMS), permettant la surveillance de jusqu'à 528 départs
• Activité du bus BMS signalée par une LED d'alarme
• Signal d'alarme et indication sur un appareil d'affichage (ex. MK2430) en ≤ 8 s

Applications

• Localisation de défauts d'isolement dans réseaux IT AC, AC/DC et DC
• Surveillance des circuits principaux DC dans usines, centrales électriques et navires

Variantes
Type | Tension d'alimentation | Réf.
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

Accessoires en option
Type | Tension d'alimentation | Tension de sortie | Réf. | Note
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | Alimente jusqu'à six EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimente jusqu'à six EDS151
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Alimente jusqu'à six EDS151

Téléchargements (sélection)
Fiche technique, manuel et déclaration CE ainsi que flyers produits (Fiche EDS150/151 ; Manuel EDS150 ; Déclaration CE ; Flyer Healthcare EDS ; Flyer Industrial EDS).

Caractéristiques / spécifications techniques

• Canaux de mesure : 6 par EDS150 (tores de mesure intégrés)
• Capacité maximale combinée : 88 EDS150 via RS-485 (BMS) → jusqu'à 528 canaux
• Sensibilité de déclenchement : 5 mA
• Temps de réponse (AC, IEC 61557-9) : jusqu'à 8 s
• Interface : RS-485 avec protocole BMS
• Plage d'adresses BMS : 3…90
• Tension d'alimentation (EDS150) : AC 17…24 V, 50…60 Hz / DC 14…28 V
• Réf. variante EDS150 : B91080103
• Autotest cyclique ; LED d'alerte pour activité BMS
