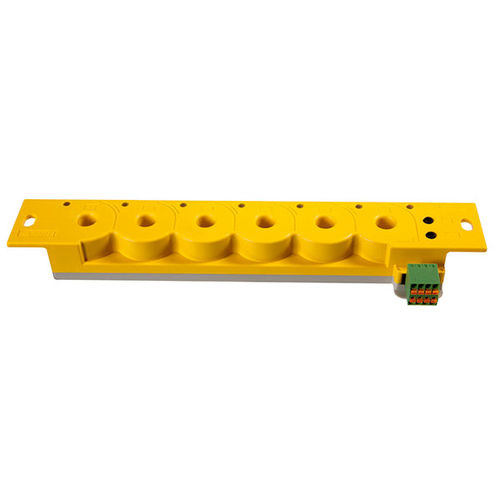

Localisateur de défaut d'isolement ISOSCAN® EDS151

Présentation
L'ISOSCAN® EDS151 est un localisateur de défauts d'isolement destiné à la localisation automatique par départ dans les réseaux non mis à la terre (schéma IT), utilisé en association avec l'ISOMETER® isoMED427P. Il détecte les impulsions de localisation via six tores de détection intégrés et évalue les défauts pour générer rapidement une alarme et une indication.

Fonctions principales

• Localisation automatique des défauts d'isolement en fonctionnement
• Application : circuits de commande et de surveillance
• 6 canaux de mesure avec tores intégrés
• Connexion bus RS-485 (protocole BMS) pour mise en réseau évolutive
• Autotest cyclique et indication d'activité du bus

Caractéristiques (détail)

• Adapté aux réseaux IT AC, AC/DC et DC
• Sensibilité de déclenchement : 0,5 mA
• Temps de réponse maximum (alarme + indication) : ≤ 8 s en réseau AC (IEC 61557-9)
• Jusqu'à 88 EDS151 sur un bus RS-485 → jusqu'à 528 départs surveillés
• Plage d'adressage BMS : 3…90
• Interface RS-485 avec protocole BMS

Applications

• Localisation de défauts d'isolement pour locaux médicaux, installations industrielles et navires
• Circuits principaux DC dans usines, centrales et navires
• Surveillance des circuits de commande et de signalisation

ISOSCAN® EDS151 Variante(s)
Type | Tension d'alimentation* | Réf.
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

Accessoires optionnels (sélection)
Type | Tension d'alimentation | Tension de sortie | Réf. | Remarque
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | Alimente jusqu'à 6 EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimente jusqu'à 3 EDS151

Téléchargements (documents disponibles)

• Fiche technique : EDS151 (EN)
• Manuel : EDS151 (EN)
• Déclaration CE de conformité : EDS151
• Notification de modification produit : EDS151 - Changement logiciel (EN)
• Flyer : Healthcare EDS
• Flyer : Industrial EDS

Remarques
Les impulsions de localisation générées par l'ISOMETER® isoMED427P sont détectées par les tores intégrés et évaluées par l'EDS151. Les tores intégrés permettent de faire passer tous les conducteurs actifs d'un départ à travers un seul appareil. Le couplage en bus permet une surveillance évolutive de nombreux départs.

Caractéristiques techniques

• Nom du modèle : ISOSCAN® EDS151
• Canaux de mesure : 6 par appareil
• Tores de détection intégrés : 6
• Sensibilité de déclenchement : 0,5 mA
• Temps de réponse maximum : ≤ 8 s (IEC 61557-9)
• Bus / interface : RS-485 avec protocole BMS
• Nombre max. d'appareils sur le bus BMS : 88 (jusqu'à 528 départs)
• Plage d'adressage BMS : 3…90
• Tension d'alimentation (EDS151) : AC 17…24 V, 50…60 Hz ou DC 14…28 V
• Bloc d'alimentation en option : AN410 (DC 24 V, 420 mA) alimente jusqu'à 6 EDS151 ; AN450 (AC 20 V, 500 mA) alimente jusqu'à 3 EDS151
• Autotest : fonction d'autotest cyclique
• Réf. article (EDS151) : B91080101
