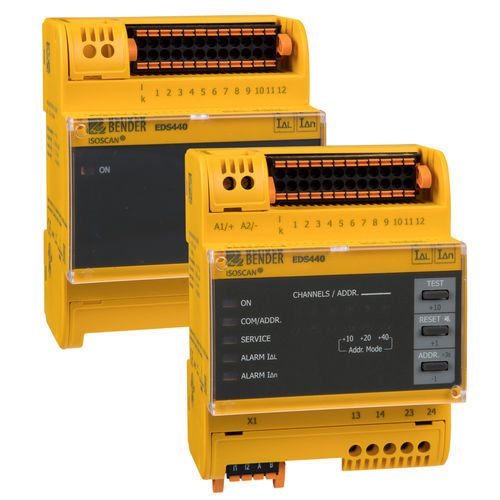

Localisateur de défaut d'isolement ISOSCAN® EDS440 series

Résumé
Le localisateur de défaut d'isolement ISOSCAN® EDS440 permet de localiser des défauts d'isolement dans des réseaux non mis à la terre (systèmes IT) lorsqu'il est utilisé avec un ISOMETER® iso685-D-P ou l'injecteur de courant PGH. L'appareil analyse les signaux de courant de localisation via des tores de mesure. Un EDS440 accepte jusqu'à 12 tores ; jusqu'à 50 EDS440 peuvent être interconnectés via RS-485 (bus BS) pour surveiller jusqu'à 600 départs.

Fonctions principales

• Localisation automatique des défauts d'isolement en service
• Application : circuits principaux et circuits de commande
• 12 canaux de mesure pour tores de détection
• Surveillance de la connexion des tores (CT)
• Concept système universel et modulaire pour intégration flexible
• Extension optionnelle par 12 canaux relais (IOM441-S)
• Mémoire des défauts sélectionnable
• Sensibilité de déclenchement réglable typ. 2…10 mA (selon variante)
• Mesure du courant différentiel AC avec valeur de seuil configurable
• Deux relais d'alarme (un contact N/O chacun), fonctionnement N/O ou N/C sélectionnable
• Entrée Test/Reset externe
• Affichage centralisé des départs défectueux
• Interface série RS-485 (bus BS), plage d'adresses 2…79 ; Modbus RTU

Applications

• Localisation de défauts d'isolement dans les réseaux IT AC, 3AC et DC
• Circuits principaux et de commande dans installations industrielles et navires
• Systèmes IT DC découplés par diodes dans centrales électriques
• Installations électriques dans locaux à usage médical

Variantes
Type | Tension d'alimentation U_S* | Valeur de seuil | Affichage LED | Option "W" | Réf.
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA (fixe) | ✓ | -- | B91080209

Accessoires en option
Type | Tension d'alimentation U_S | Réf.
DI-1PSM (répéteur RS-485) | AC/DC 24 V ± 20 % | B95012044
DI-2USB (convertisseur RS-485/USB, avec câble USB) | Alimenté par USB | B95012045
IOM441-S (module Entrée/Sortie) | Module relais 12 canaux | B95012057

Tores de mesure (exemples)
Type | Diamètre intérieur / mm | Type | Réf.
CTAC20 | ø 20 | toroïdal | B98110005
CTAC35 | ø 35 | toroïdal | B98110007
CTAC60 | ø 60 | toroïdal | B98110017
CTAC120 | ø 120 | toroïdal | B98110019
CTAC210 | ø 210 | toroïdal | B98110020
Des tores à ouverture, flexibles et rectangulaires sont également disponibles avec leurs références

Caractéristiques / spécifications techniques

• Entrées : jusqu'à 12 tores de mesure par EDS440
• Évolutivité : jusqu'à 50 localisateurs EDS via RS-485 (bus BS) → jusqu'à 600 départs surveillés
• Sensibilité : réglable, typ. 2…10 mA (selon variante) ; variante LAF = 10 mA fixe
• Mesure : courant résiduel AC avec seuil configurable
• Sorties relais : deux relais d'alarme (un contact N/O chacun) ; fonctionnement N/O ou N/C sélectionnable
• Option : extension par 12 canaux relais (IOM441-S)
• Surveillance du raccordement des tores incluse
• Interface série : RS-485 (bus BS), Modbus RTU ; plage d'adresses 2…79
• Affichage central des départs défectueux ; entrée test/reset externe
• Variantes d'alimentation : DC 24 V et AC/DC 24…240 V selon type
• Conception modulaire pour intégration dans des systèmes de gestion et de visualisation supérieurs
