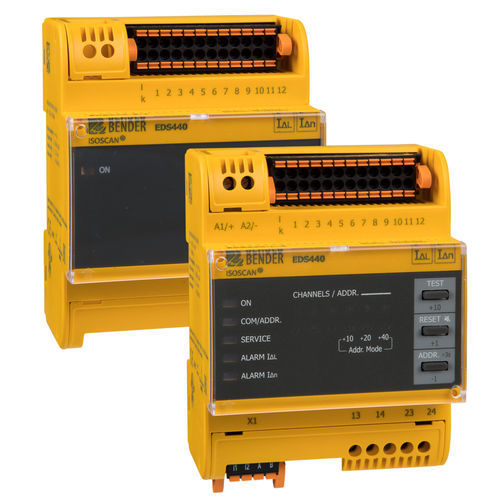

Localisateur de défaut d'isolement ISOSCAN® EDS441

Présentation
Les localisateurs de défauts d'isolement ISOSCAN® EDS441 fonctionnent avec l'ISOMETER® iso685-D-P ou l'injecteur de courant PGH pour détecter et analyser les signaux de localisation dans les réseaux non mis à la terre (systèmes IT). Chaque appareil peut recevoir jusqu'à 12 transformateurs de courant de mesure (tores). Via RS-485 (bus BS), jusqu'à 50 unités EDS peuvent être mises en réseau, permettant la surveillance jusqu'à 600 départs.

Caractéristiques principales

• Localisation automatique des défauts d'isolement en fonctionnement
• 12 canaux de mesure pour tores/transformateurs de courant
• Surveillance de la connexion des tores et indication centrale des défauts
• Sensibilité d'intervention 0,2…1 mA ; mesure du courant différentiel AC avec seuil réglable
• Deux relais d'alarme (un contact NO chacun), fonctionnement NO ou NC sélectionnable
• Concept système modulaire et universel ; extension optionnelle IOM441-S (12 relais)
• Interface série RS-485 (bus BS), Modbus RTU ; plage d'adresses 2…79

Applications

• Localisation de défauts d'isolement dans les réseaux IT AC, 3AC et DC
• Circuits principaux et circuits de commande dans installations industrielles et navires
• Systèmes DC IT découplés par diodes en centrales électriques
• Circuits d'alimentation et de commande dans locaux à usage médical (avec surveillance adaptée)

Variantes (extrait)
EDS441-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204
EDS441W-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204W
EDS441-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205
EDS441W-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205W

Accessoires optionnels (extrait)
DI-1PSM (répéteur RS-485) | AC/DC 24 V ±20% | B95012044
DI-2USB (convertisseur RS-485/USB) | Alimentation via USB | B95012045
IOM441-S (module E/S 12 relais) | - | B95012057

Tores / transformateurs de courant (exemples)
CTAC20/1 | Ø intérieur 20 mm | toroïdal | B98110006
CTAC35/1 | Ø intérieur 35 mm | toroïdal | B98110008
CTAS50/01 | Ø intérieur 50 mm | ouvrant | B98110012

Spécifications techniques

• Sensibilité d'intervention : 0,2…1 mA
• Jusqu'à 12 tores par appareil ; système extensible jusqu'à 50 EDS via RS-485 et 600 départs
• Tension d'alimentation selon variante : AC/DC 24…240 V
• Interfaces : RS-485 (bus BS), Modbus RTU ; plage d'adresses 2…79
• Deux relais d'alarme ; entrée test/reset externe ; surveillance de la connexion des tores
